Agua de interruptores de distribución de potencia de bajo voltaje

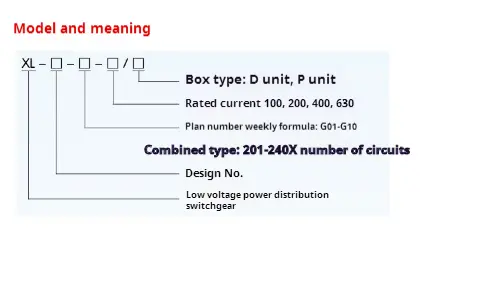

● Significado del modelo

● Usando condiciones

◆ El tipo de conmutación de distribución de distribución de potencia de bajo voltaje de XL-21 debe instalarse a una altitud inferior a 2000 m.

◆ La temperatura ambiente y la temperatura del aire ambiente no son superiores a +40 ℃, pero la temperatura promedio no es más alta que +35 ℃ y la temperatura del aire ambiente no es inferior a -100 ℃ en un período de 24 horas.

◆ No debe haber polvo excesivo, ácido, sal, gas corrosivo y explosivo en el aire. La temperatura relativa no debe exceder el 50% a la temperatura más alta de +40 ℃, y se permite una temperatura relativa más alta a la temperatura más baja, como un 90% inferior a +20 ℃. Debe considerarse que la condensación general puede ocurrir ocasionalmente debido a cambios de temperatura.

◆ Cuando los usuarios tienen requisitos especiales, pueden negociar con el fabricante.

● Características de diseño

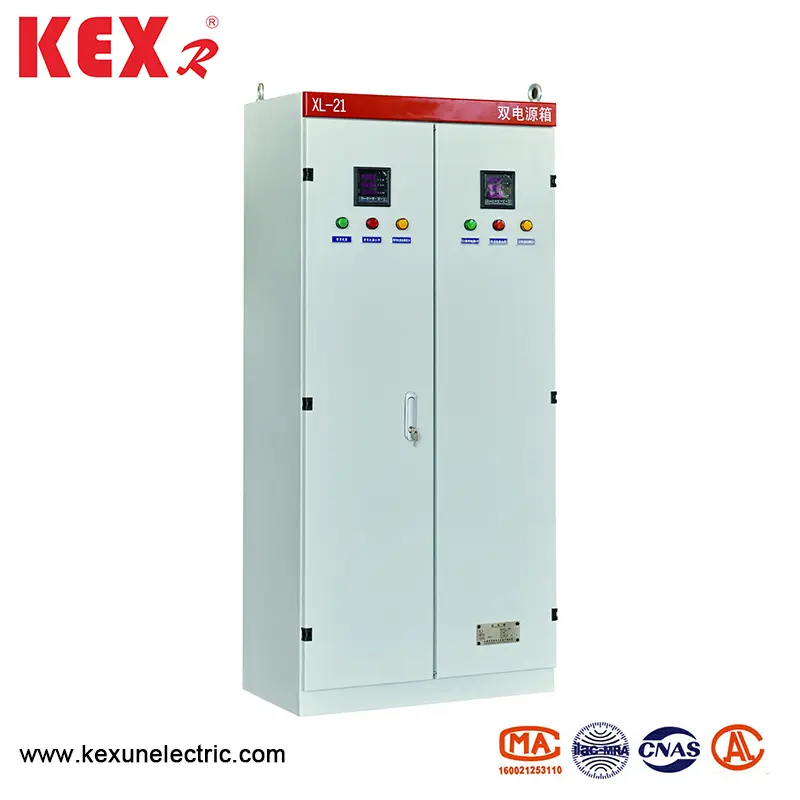

◆ La tabla de interruptores de distribución de potencia de bajo voltaje de tipo XL-21 se monta en el piso y se puede instalar directamente debajo del transformador. El cuerpo de la tabla de interruptores está hecho de placa de acero de alta calidad soldada o ensamblada, y el mango de funcionamiento del interruptor de cuchillo está instalado en la columna derecha frente a la tabla de interruptores, que se puede usar para la fuente de alimentación de conmutación. Se instala un voltímetro frente a la caja de distribución de energía. Indica el voltaje del bus. Hay una puerta frente a la caja de distribución de energía. Después de que se abre la puerta, todo el equipo en la caja de distribución de energía está expuesto, lo cual es conveniente para el mantenimiento. Esta caja de distribución de energía adopta nuevos componentes diseñados por China, que tiene las características de la estructura compacta, el mantenimiento conveniente y la combinación flexible de esquemas de circuito. La caja de distribución de energía está equipada con un interruptor de circuito como protección contra cortocircuitos, y se puede instalar un botón de operación frente a la puerta.

◆ Modo de operación: manual.

◆ Modo de instalación: instalación vertical

◆ Modo de cableado: cableado fijo

● Parámetros técnicos del tipo de conmutación de distribución de potencia de bajo voltaje XL-21

● Instalación y uso de la punta de interruptor de distribución de potencia de bajo voltaje XL-21

◆ El cuadro de distribución de energía se puede empacar y transportar solo después de pasar la inspección. Cuando el producto llega al destino, primero verifique si la casilla está completa. Si la caja de distribución de energía no se instala de inmediato, guarde el producto en un lugar seco y limpio.

◆ La caja de distribución de energía se puede instalar de acuerdo con el dibujo de instalación, y el usuario debe proporcionar el acero y los tornillos del canal de base. Si el cable está saliendo, el usuario enterrará el surco de la base y la zanja del cable fuera del perno de pasta inferior.

◆ Después de instalar o revisar el cuadro de distribución de energía, se debe inspeccionar y probar una serie de elementos antes de ponerlo en funcionamiento.

(1) Verifique si el equipo eléctrico interno y el cableado se ajustan al diagrama esquemático.

(2) Verifique y opere el interruptor varias veces para ver si es flexible y normal.

(3) Verifique y pruebe si todos los medidores y relés son precisos.

● Instrucciones de pedido

Documentos y accesorios proporcionados por KEXun al suministrar.

▶ Lista de entrega.

▶ Certificado de producto.

▶ El informe de inspección de fábrica.

▶ Descripción del producto

▶ Diagrama del sistema primario, diagrama esquemático de control y diagrama de cableado secundario.

▶ Llaves de la puerta del gabinete, manijas operativas y piezas de repuesto especificadas en el contrato.

▶ Instrucciones para el uso de componentes principales
