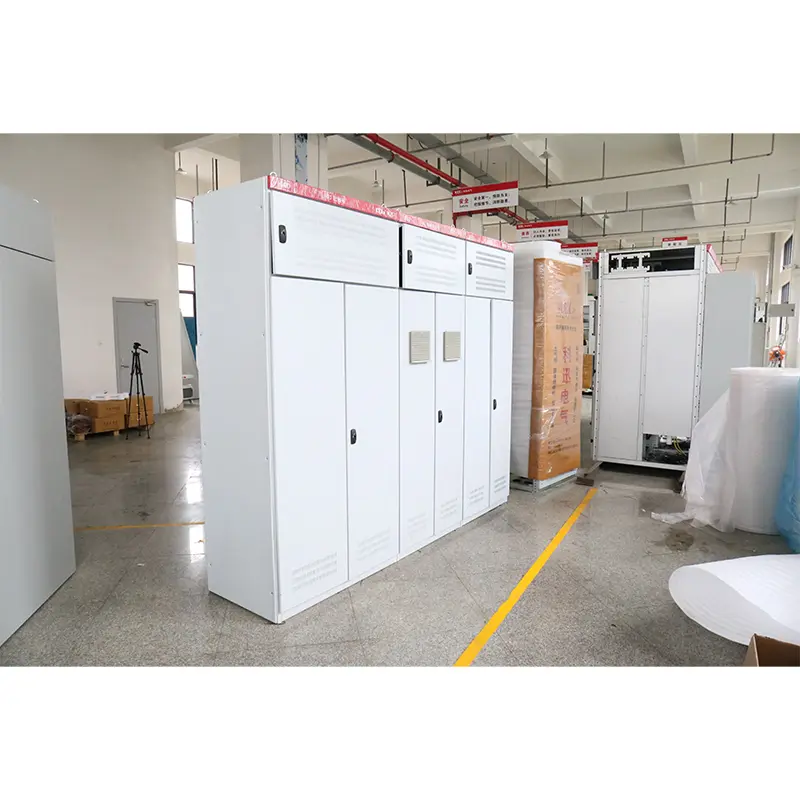

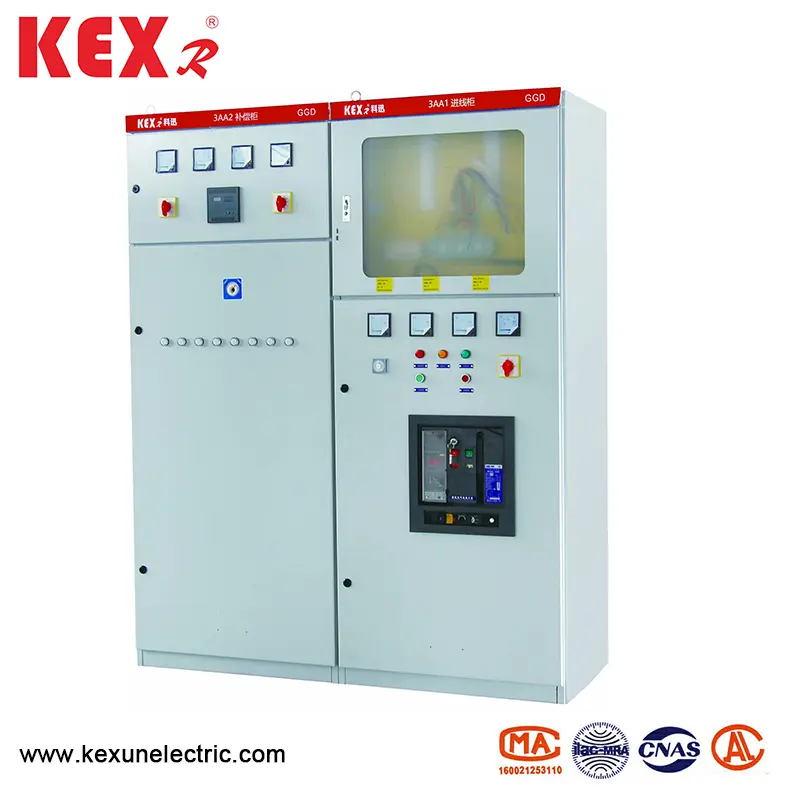

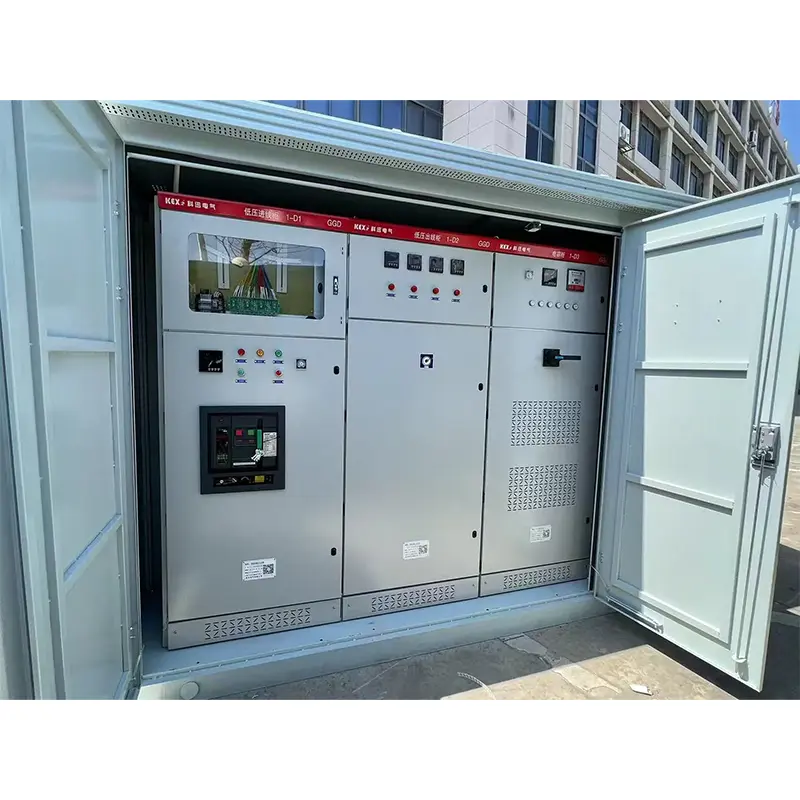

Agua de interruptor de distribución de bajo voltaje de CA

● Utilizando las condiciones del tipo de interruptor de distribución de bajo voltaje de AC GGD AC

▶ La temperatura del aire ambiente no será superior a +40 ℃ o inferior a -5 ℃, y la temperatura promedio dentro de las 24 h no será superior a +35 ℃

▶ La altitud de la instalación y el lugar de uso interior no debe exceder los 2000 m ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；

▶ La humedad relativa del aire circundante no debe exceder el 50% a la temperatura más alta de +40 ℃, y una temperatura relativa mayor debe permitirse a una temperatura más baja (por ejemplo, 90% a +20 ℃), considerando que la influencia de un rocío sospechoso puede ocurrir ocasionalmente debido a cambios de temperatura;

▶ Cuando se instala el equipo, la inclinación con el plano vertical no debe exceder las 5:

▶ El equipo se instalará en un lugar donde no haya vibraciones e impacto violentos, y donde no sea suficiente corroer componentes eléctricos;

Nota: Cuando los usuarios tienen requisitos especiales, pueden negociar con el fabricante.

● Parámetros eléctricos básicos

● Característica de diseño

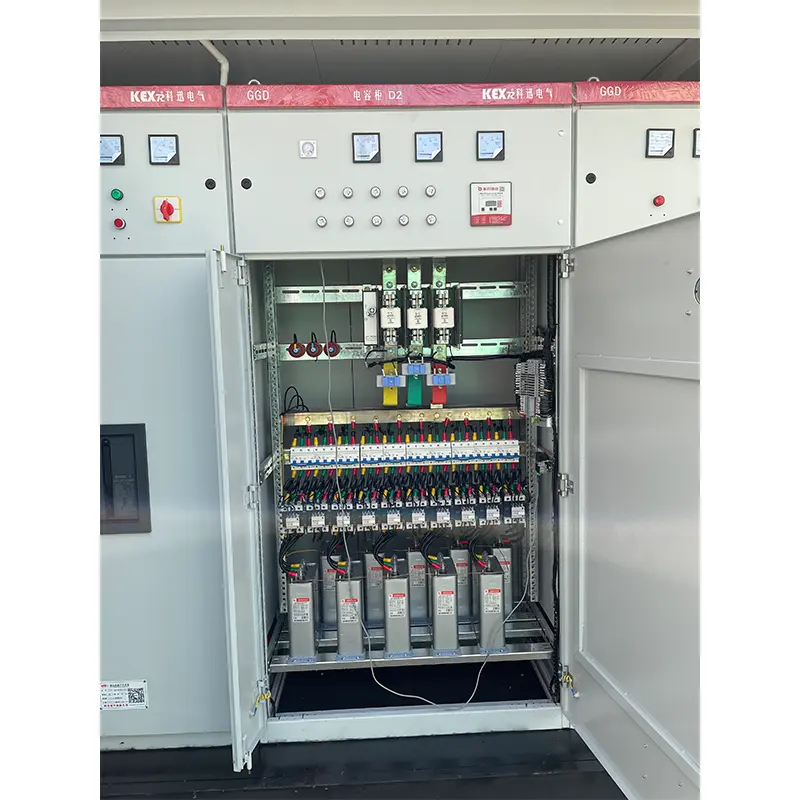

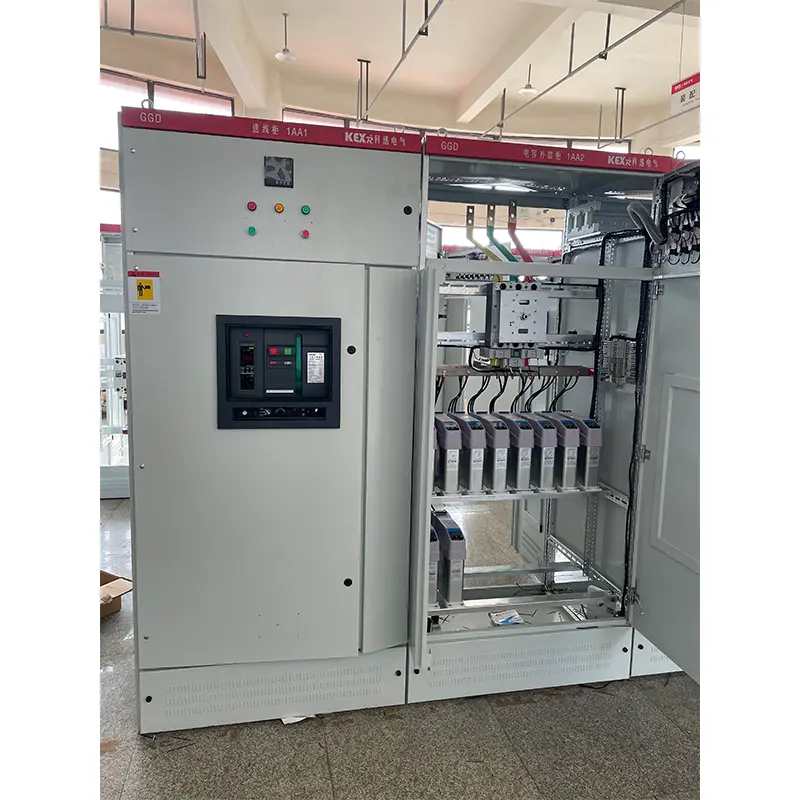

▶ El gabinete de GGD Tipo de AC Switch de distribución de distribución de bajo voltaje está en forma de gabinete general, y el marco se ensambla mediante soldadura local con acero formado por 8MF en frío. El fabricante de acero designado suministra las piezas del marco y las piezas de soporte especiales para garantizar la precisión y calidad del gabinete. Los componentes del gabinete universal están diseñados de acuerdo con el principio modular, y hay 20 agujeros de montaje. El coeficiente universal es alto, lo que puede hacer que la fábrica realice una preproducción, lo que no solo acorta el ciclo de fabricación, sino que también mejora la eficiencia laboral.

▶ El diseño del interruptor de distribución de bajo voltaje de tipo GGD de AC considera completamente la disipación de calor en la operación del gabinete. Hay diferentes números de ranuras de enfriamiento en los extremos superior e inferior del gabinete. Cuando los componentes eléctricos en el gabinete generan calor, el aire caliente se eleva y se descarga a través de la ranura superior, mientras que el aire frío se repone continuamente en el gabinete a través de la ranura inferior, de modo que el gabinete sellado forma un conducto de ventilación natural de abajo hacia arriba para lograr el propósito de enfriar.

▶ De acuerdo con los requisitos del diseño moderno de modelado de productos industriales, el tipos de distribución de distribución de bajo voltaje de GGD AC adopta el método de la relación de sección dorada para diseñar la forma del gabinete y el tamaño de la división de cada parte, lo que hace que todo el gabinete sea hermoso y generoso.

▶ La puerta del armario está conectada con el marco mediante una bisagra giratoria, que es conveniente para la instalación y el desmontaje. Una tira de goma de aguas está incrustada en el dobladillo de la puerta. Cuando la puerta está cerrada, la franja entre la puerta y el marco tiene una cierta carrera de compresión, lo que puede evitar que la puerta coloque directamente con el gabinete y mejore el nivel de protección de la puerta.

▶ La puerta del instrumento equipada con componentes eléctricos está conectada con el marco mediante múltiples hilos de cables de cobre blando, y las piezas de instalación en el gabinete están conectadas con el marco mediante tornillos con fuente, de modo que todo el gabinete constituye un sistema de protección de conexión a tierra completo.

▶ La capa superior del gabinete está hecha de pintura para hornear naranja de poliéster, que tiene una fuerte adhesión y buena textura. Todo el gabinete está en tono sub-luz, lo que evita el efecto deslumbrante y crea un entorno visual cómodo para el personal de servicio.

▶ La cubierta superior del gabinete se puede quitar cuando sea necesario, lo cual es conveniente para el ensamblaje y el ajuste del bus principal en el sitio. Las cuatro esquinas de la parte superior del gabinete están equipadas con anillos de elevación para levantar y enviar.

▶ El nivel de protección del gabinete es IP30, y los usuarios también pueden elegir entre IP20 e IP40 de acuerdo con los requisitos del entorno de uso.

● Instalación y uso

Después de que el producto llega al lugar de recepción, primero debe verificar si el embalaje está intacto y notificar a los departamentos relevantes para encontrar las razones en el tiempo cuando se encuentran problemas. Para los productos que no se instalan de inmediato, deben colocarse en lugares apropiados de acuerdo con las disposiciones de las condiciones de uso normal.

◆ Instalación del producto

La instalación de productos se llevará a cabo de acuerdo con el diagrama esquemático de instalación (ver figura adjunta), y los usuarios proporcionarán el acero y los pernos del canal básicos. Cuando el bus principal se instala en una fila completa con recubrimiento de estaño, la superficie superpuesta se reparará y nivelará, limpia, cubre con vaselina neutra o se tomó otras medidas, y luego se sujetan con pernos.

◆ Los productos serán inspeccionados y probados para los siguientes elementos después de la instalación y antes de ponerse en funcionamiento.

▶ Verifique si la pintura superior del gabinete se ha caído y si el gabinete está seco y limpio.

▶ Si el mecanismo de operación de los componentes eléctricos es flexible, y no debe haber una fuerza de operación excesiva o excesiva.

▶ Si el encendido de los contactos principales y auxiliares de los electrodomésticos principales es confiable y preciso.

▶ Si la relación y la polaridad de la indicación del instrumento y el transformador son correctos.

▶ Si la conexión de la barra colectiva es buena y si el aislamiento admite, las piezas de montaje y los accesorios se instalan de manera firme y confiable.

▶ Si el contacto auxiliar cumple con los requisitos, si la especificación del núcleo del fusible del fusible es correcta, si el valor de configuración del relé cumple con los requisitos de diseño y si la acción es confiable y precisa.

▶ Si el contacto del circuito cumple con los requisitos del diagrama esquemático eléctrico.

▶ Si el sistema de circuito de protección cumple con los requisitos.

▶ Use un megohmímetro de 500 voltios para medir el valor de resistencia de aislamiento no menos de 1 megohmímetro.

◆ Precauciones para su uso

(1). Este producto no está instalado contra la pared, se opera en un lado (lado delantero) y se mantiene con puertas dobles. Solo los profesionales calificados pueden ingresar o abrir el canal de mantenimiento del producto y la puerta del armario para operación, inspección y mantenimiento.

(2). El interruptor de aire después de muchas veces, hará que el contacto principal sea las quemaduras locales y producirá sustancias de carbono, aumentará la resistencia de contacto, debe ser mantenimiento regular y reparación del interruptor de aire de acuerdo con sus instrucciones de funcionamiento.

◆ Producto completo Conjunto

▶ Lista de embalaje

▶ Certificado de producto

▶ Instrucciones para su uso

▶ Informe de prueba de fábrica

▶ Dibujos eléctricos relevantes

▶ Llaves de la puerta del gabinete, manijas operativas y piezas de repuesto especificadas en el contrato.

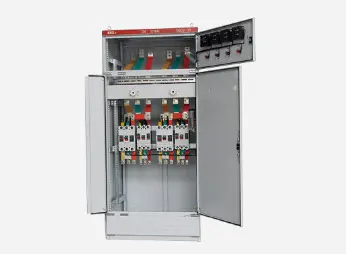

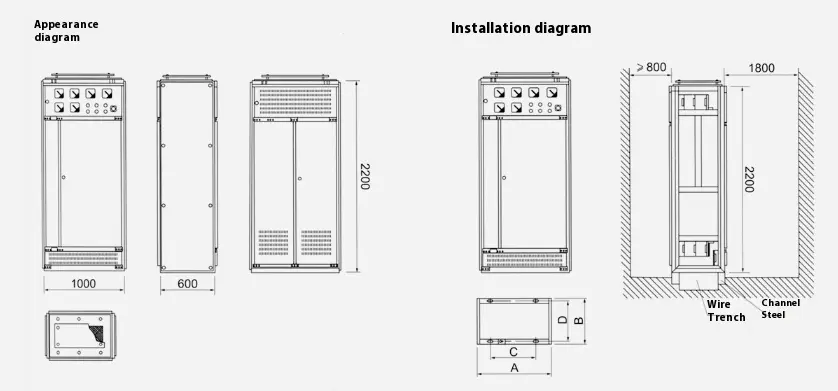

● Diagrama esquemático de esquema e instalación
