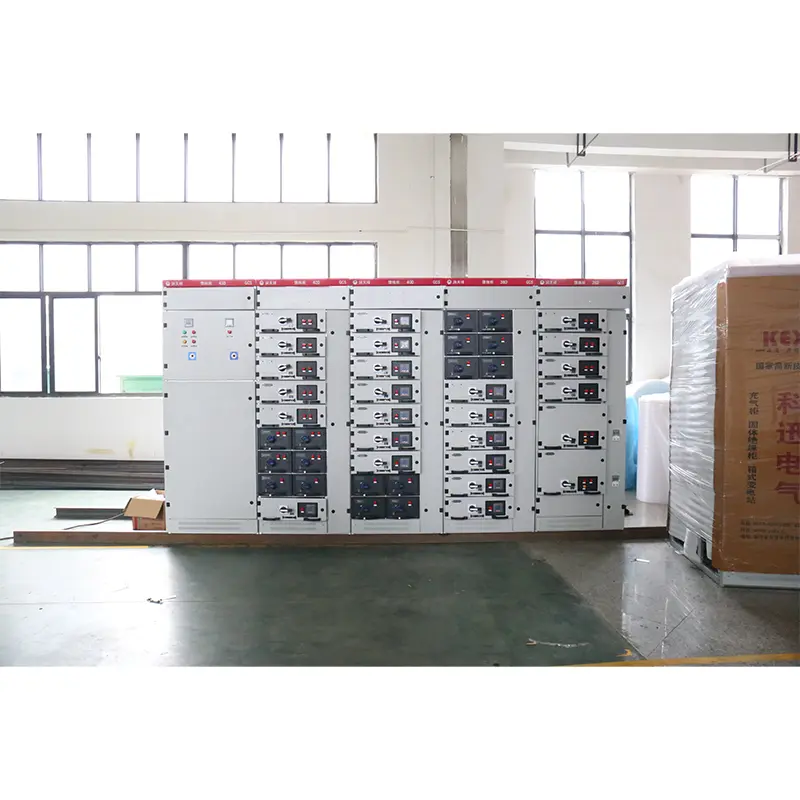

Gabinete de interruptor de extracción de bajo voltaje

● Índice de rendimiento

El diseño del gabinete de interruptor de extracción de bajo voltaje tipo GCS cumple con los siguientes estándares:

▶ IEC439-1 Switchgar de bajo voltaje y control

▶ GB7251 Aguarra de interruptor de bajo voltaje

▶ ZBK36001 Switch Agua de interrupción de baja voltaje

● Parámetros básicos

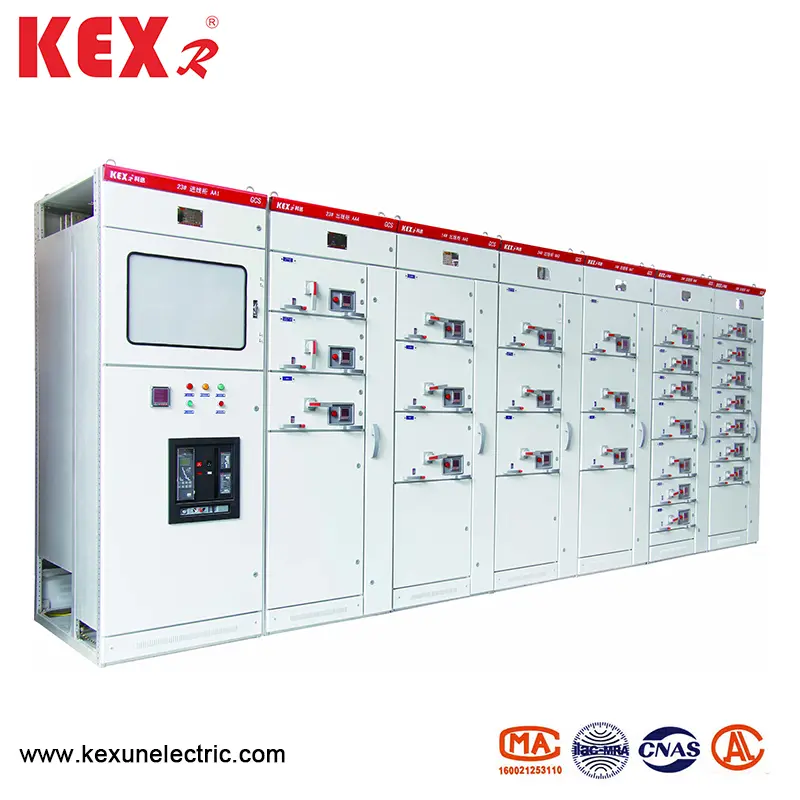

● Estructura principal

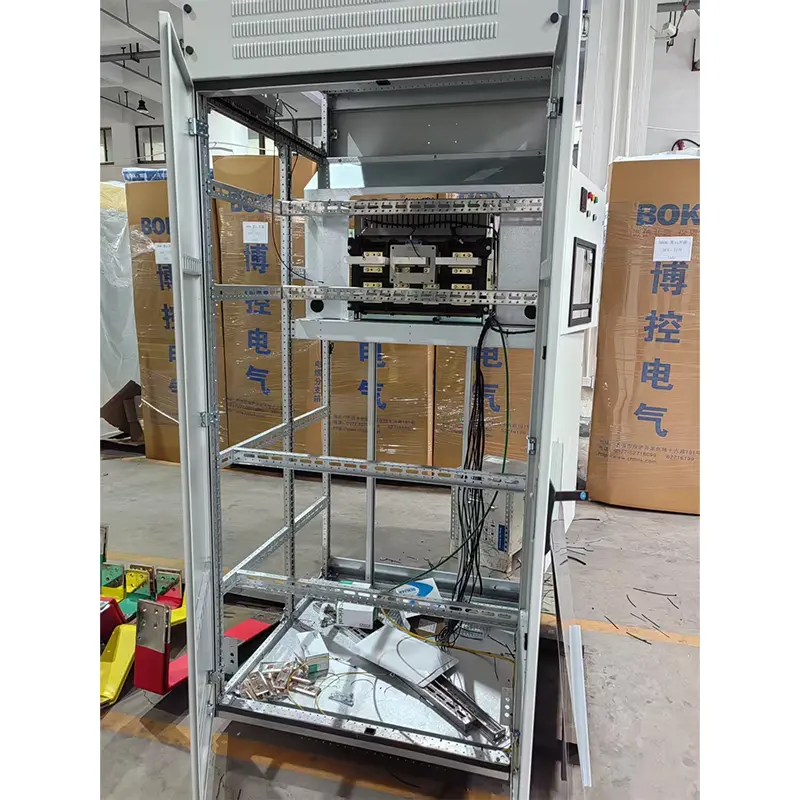

▶ El cuadro principal del gabinete de interruptor de extracción de bajo voltaje de GCS adopta un acero de sección abierta de 8MF tipo 8MF, y los dos lados de la sección de acero tienen orificios de instalación con el módulo de 20 mm y 100 mm y ①9.2 mm respectivamente, por lo que la instalación interna es flexible y conveniente.

▶ El marco principal está diseñado en dos formas de ensamblaje, a saber, estructura completamente ensamblada y estructura parcialmente soldada (marco lateral y haz cruzado) para que los usuarios los elijan.

▶ Cada habitación funcional del dispositivo está aislada entre sí, y sus compartimentos se dividen en sala de unidades funcionales, sala de autobuses y sala de cables. Las funciones de cada cámara son relativamente independientes.

▶ El bus principal horizontal está dispuesto horizontalmente detrás del gabinete, que es la medida básica para hacer que el circuito principal del dispositivo tenga una alta resistencia de cortocircuito.

▶ El diseño del compartimento del cable hace que sea muy conveniente que los cables suban y bajen.

▶ Serie de tamaño del gabinete general del dispositivo (ver la tabla a continuación):

● Unidad de funciones

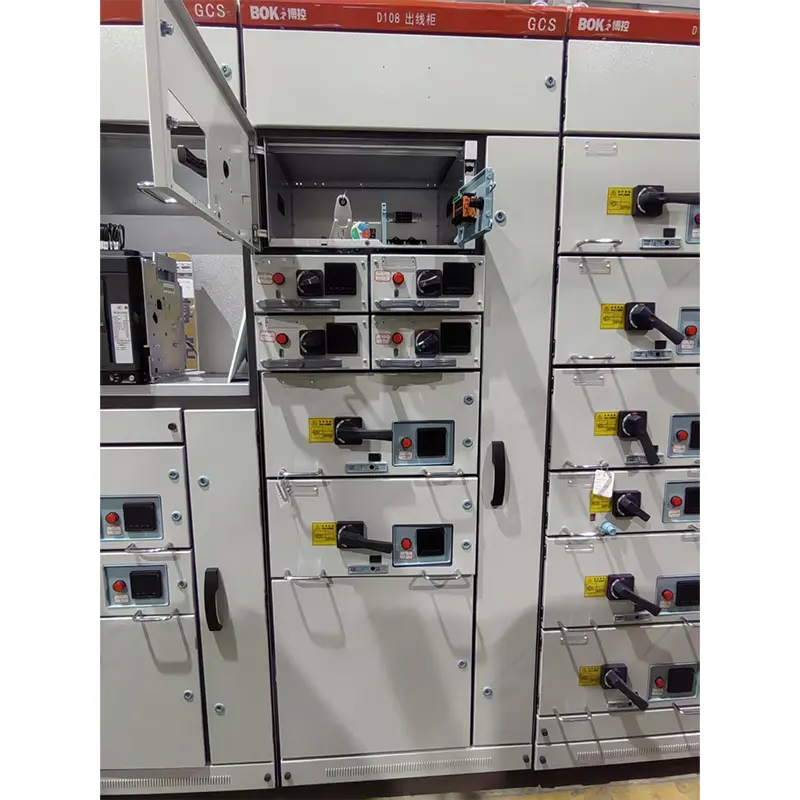

1. La altura del cajón es de 160 mm. Se divide en 1/2 unidad, 1 unidad, 3/2 unidad, 2 unidades, 3 unidades y series de cinco tamaños. La corriente nominal del circuito unitario es de 400A o menos.

2. El cajón cambia solo en la dimensión de altura, y su dimensión de ancho y profundidad permanece sin cambios. Los cajones con las mismas unidades funcionales tienen una buena intercambiabilidad.

3. Cada gabinete de MCC se puede equipar con la mayoría de los 11 cajones de una unidad o 22 cajones de unidades 1/2. En el que más de una unidad de cajón adopta una placa posterior multifuncional.

4. Según la corriente, las líneas de entrada y salida del cajón adoptan un número diferente de complementos con la misma estructura de chips.

5. 1/2 cajón y sala de cables están conectados mediante un adaptador ZJ-2 con estructura de placa posterior.

6. La conexión entre el cajón de la unidad y la sala de cables adopta el adaptador ZJ-1 con la misma barra de tamaño o estructura de tubo de acuerdo con la clasificación de corriente.

7. La unidad de cajón está equipada con dispositivo de enclavamiento mecánico.

● Componentes eléctricos principales

El principio de selección de los principales componentes eléctricos se basa en tecnología importada, que se puede producir en serie en China y cumplir con los requisitos de alto rendimiento del dispositivo

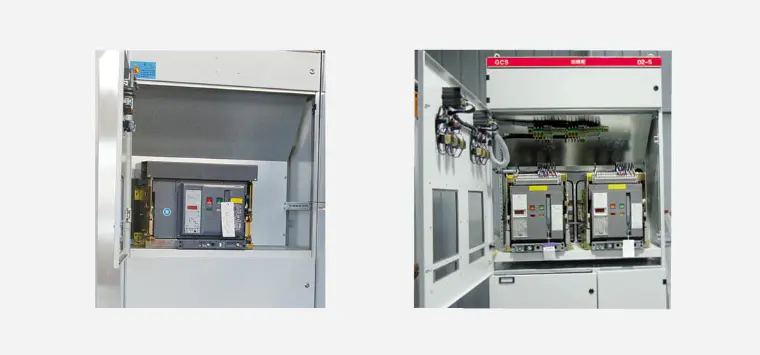

▶ El interruptor de la fuente de alimentación y la unidad de alimentación selecciona principalmente la serie AH. También se pueden seleccionar otras series M producidas por Schneider Company y Series F producidas por ABB Company con rendimiento más avanzado. El disyuntor AH tiene las características del buen rendimiento, la estructura compacta, el peso ligero y las series fuertes. El precio es relativamente bajo, el mantenimiento y el uso son convenientes, y todos los índices de rendimiento pueden cumplir con los requisitos de este dispositivo.

▶ Unidad de cajón (Unidad de control del motor, unidad de alimentación parcial) Los interruptores de circuito eligen principalmente interruptores de circuito de caja de plástico CM1 y TG.TM30, y algunos eligen NZM producidos por Moeller Company. Serie 100A. Estos interruptores tienen las características de buen rendimiento, estructura compacta, arco corto o no arco e indicadores técnicos y económicos, que pueden cumplir con los requisitos de este dispositivo.

▶ El interruptor de aislamiento y el interruptor de aislamiento de fusibles serán la serie Q. Esta serie tiene una alta fiabilidad y capacidad de ruptura, y puede realizar un enclavamiento mecánico.

▶ El fusible principal es la serie NT. 5. AC Contactors debe ser de la serie B y LCI-D ..

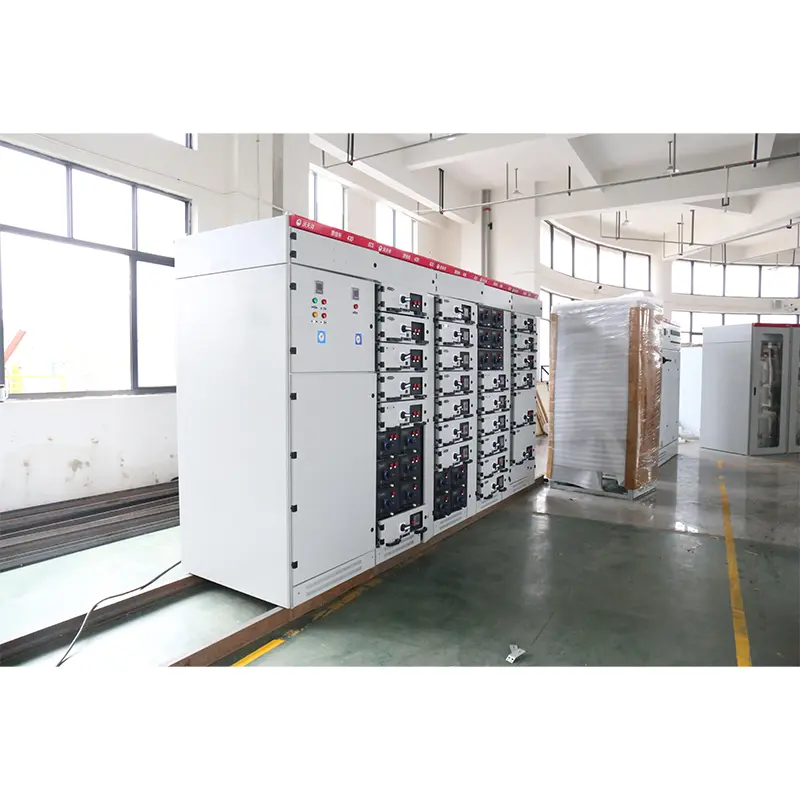

● Características del gabinete de interruptor de extracción de bajo voltaje GCS

1. Mejore la capacidad de calor del adaptador y reduzca en gran medida el aumento de temperatura adicional causado por el aumento de la temperatura del adaptador al conector, la cabeza del cable y el espaciador.

2. La separación entre unidades y compartimentos funcionales es clara y confiable, y la falla de una unidad no afectará el trabajo de otras unidades, por lo que la falla se limita al rango mínimo.

3. La disposición horizontal de los autobuses hace que el dispositivo tenga una buena estabilidad dinámica y térmica y puede soportar el impacto de la corriente de cortocircuito 80/176ka.

4. El número de circuitos en un solo gabinete de 4.MCC es de hasta 22, considerando completamente las necesidades de las puertas eléctricas (máquinas) automáticas en generación de energía, sistemas petroquímicos y otras industrias con una gran capacidad de una sola unidad.

5. La conexión entre el dispositivo y el cable externo se completa en el compartimento del cable, y el cable puede subir y bajar. El transformador actual se instala en el compartimento del cable, lo que hace que la instalación y el mantenimiento sean convenientes.

6. En el mismo sistema de distribución de potencia, la corriente de cortocircuito puede limitarse al coincidir con los reactores limitantes de la corriente, el voltaje del bus puede estabilizarse a un cierto valor, y los requisitos para la resistencia de los componentes de cortocircuito se pueden reducir parcialmente.

7. La unidad de cajón tiene un número suficiente de conectores secundarios (32 pares para la Unidad 1 y superior y 20 pares para la Unidad 1/2), que pueden cumplir con los requisitos de la interfaz de la computadora y el circuito de control automático para el número de contactos

● Circuito auxiliar

El diseño del diagrama de circuito auxiliar se ajusta a las regulaciones técnicas para el diseño de energía auxiliar de centrales térmicas y otras regulaciones técnicas de diseño relevantes. Es adecuado para el sistema de energía de bajo voltaje de las centrales eléctricas y las subestaciones y el sistema de distribución de energía de bajo voltaje en fábricas, minas y edificios de gran altura. El esquema de circuito auxiliar de fábricas y minas está diseñado de acuerdo con el esquema de circuito principal, que se divide en unidades funcionales de línea entrante de la fuente de alimentación, línea de alimentación (PC) y línea de alimentación de motor (MCC).

● Paquete de productos

El fabricante proporcionará los siguientes documentos y accesorios al suministrar:

▶ Lista de dispositivos

▶ Certificado de producto

▶ Instrucciones para su uso

▶ Informe de prueba de fábrica

▶ Dibujos eléctricos relevantes

▶ Llaves de la puerta del gabinete, manijas operativas y piezas de repuesto especificadas en el contrato.

▶ Instrucciones de instalación de los componentes principales

● Instrucciones de pedido

El contrato de pedido del gabinete de interruptor de extracción de bajo voltaje de GCS contiene el siguiente contenido:

▶ El modelo completo del producto incluye el número de esquema de circuito principal y el número de esquema de circuito auxiliar.

▶ Diagrama de secuencia de combinación del sistema de circuito principal

▶ Diagrama esquemático eléctrico del circuito auxiliar

▶ Lista de componentes en el gabinete

▶ Configuración de parámetros como voltaje, corriente y tiempo en el circuito.

▶ Otras tablas especiales inconsistentes con el uso normal del producto.
