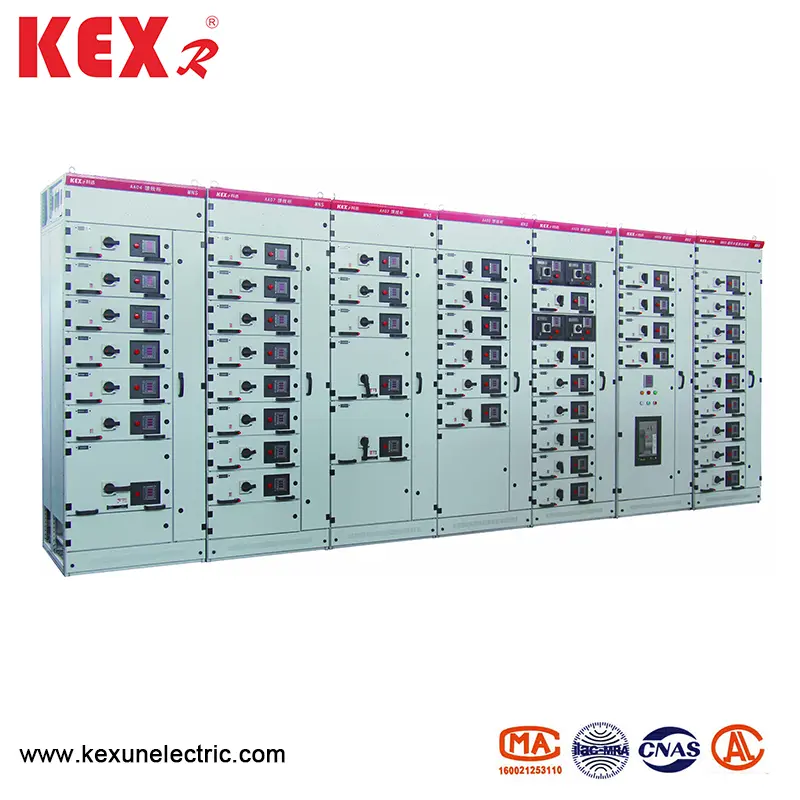

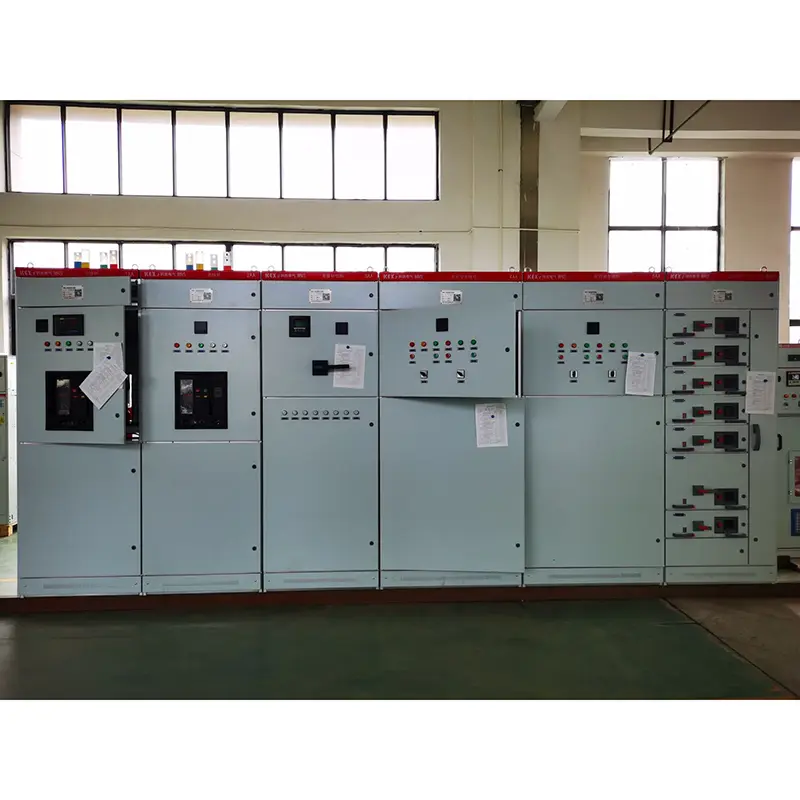

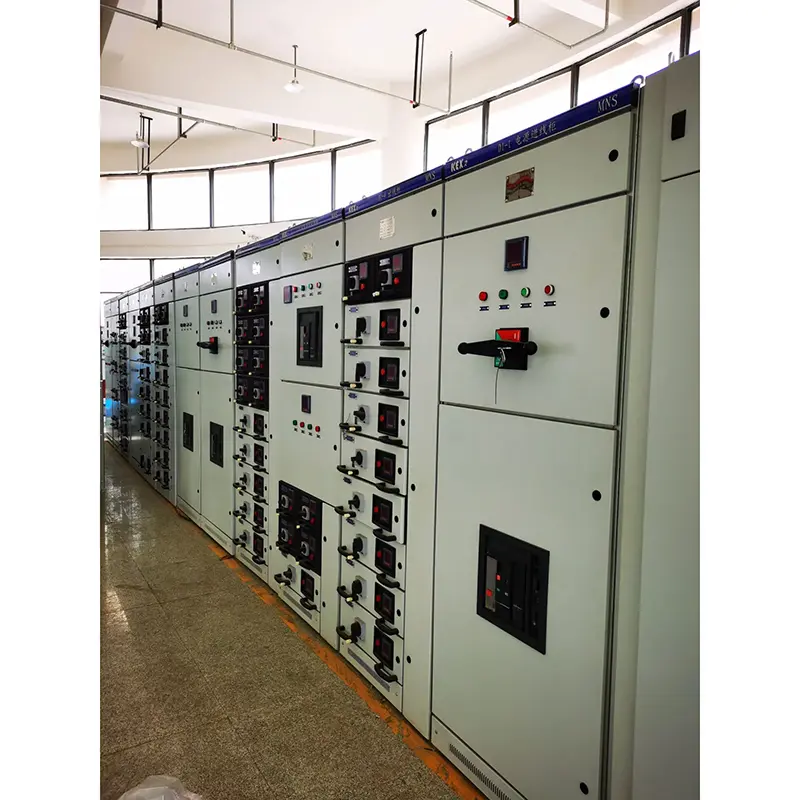

Gabinete de distribución de potencia de bajo voltaje

● Normas

El gabinete de distribución de potencia de bajo voltaje de MNS se ajusta a los estándares profesionales nacionales de GB7251.1 Switchgar de bajo voltaje y JB/T9961 Switch Switchgu de baja voltaje, y los estándares profesionales internacionales como IEC439-1.VDE0660 Parte V.

● Gabinete de distribución de potencia de bajo voltaje de tipo MNS utilizando condiciones

▶ Temperatura ambiente: -5 ~ 40 ℃ ℃ 24 h promedia menos de 35 ℃

▶ Condiciones atmosféricas: el aire está limpio y la humedad relativa no debe exceder el 50% a la temperatura más alta de +40 ℃. A temperaturas más bajas, se permite una mayor humedad relativa, por ejemplo, al 90% a +20 ℃, pero se deben tener en cuenta los cambios de temperatura y ocasionalmente se pueden tener condensación.

▶ Altitud: menos de 1000m, el gabinete de distribución de potencia de bajo voltaje de tipo MNS es adecuado para el transporte y el almacenamiento a las siguientes temperaturas: -25 ℃ a +55 ℃, y puede alcanzar +70 ℃ dentro de las 24 h en poco tiempo. Bajo estas temperaturas extremas, el dispositivo no debe dañarse irremediablemente, y debería funcionar normalmente.

▶ Si no se pueden cumplir las condiciones anteriores, se resolverá mediante la consulta entre el usuario y el KEXUN.

▶ Cuando este dispositivo se utiliza en plataformas de perforación y producción de petróleo en alta mar y centrales nucleares, se firmará un acuerdo técnico por separado.

● Parámetros técnicos básicos del gabinete de distribución de energía de bajo voltaje de MNS

◆ Rendimiento eléctrico

◆ Grado de IP

Cumple con los estándares IEC529 y DIN40050. IP30 protege los sólidos mayores que φ φ2.5 mm, IP40 protege sólidos mayores que φ 41.0 mm e IP54 protege contra el polvo y salpican en cualquier dirección (consulte con el fabricante al ordenar el nivel de protección IP54).

◆ Estructura del gabinete

La estructura básica del gabinete de distribución de potencia de bajo voltaje está compuesta de perfiles en forma de C. La Sección C se forma doblando la placa de acero con E = 25 mm como el orificio de montaje del módulo. Todos los gabinetes y particiones internas están galvanizadas y purificadas. Alrededor de los paneles de la puerta, los paneles laterales están hechos de pulverización electrostática de alto voltaje. Vea la figura a continuación para ver la estructura básica del gabinete.

◆ Tipo de gabinete de interruptor

1. Distancia entre los centros de distribución de energía (PC1: Emax, MT, 3Wn, AH, se pueden usar interruptores de circuitos de la serie ME.

2. Gabinete central de control del motor (MCC): es ensamblado por cajones grandes y pequeños, y el interruptor principal de cada bucle adopta un interruptor de caja de plástico de alto rango o un interruptor de carga giratoria con fusible. Gabinete de compensación de factor de potencia automático (con dispositivos de compensación de factor de potencia manual, automático y remoto)

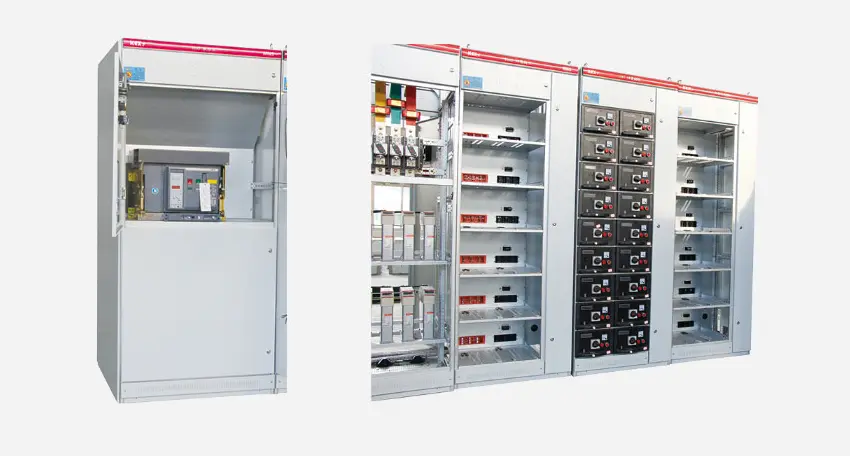

◆ Un gabinete de centro de distribución de energía (PC)

◆ B gabinete de centro de control de motor B (MCC)

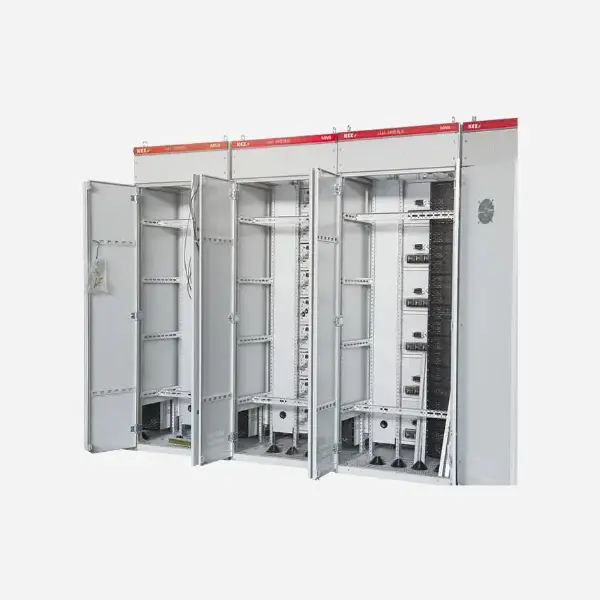

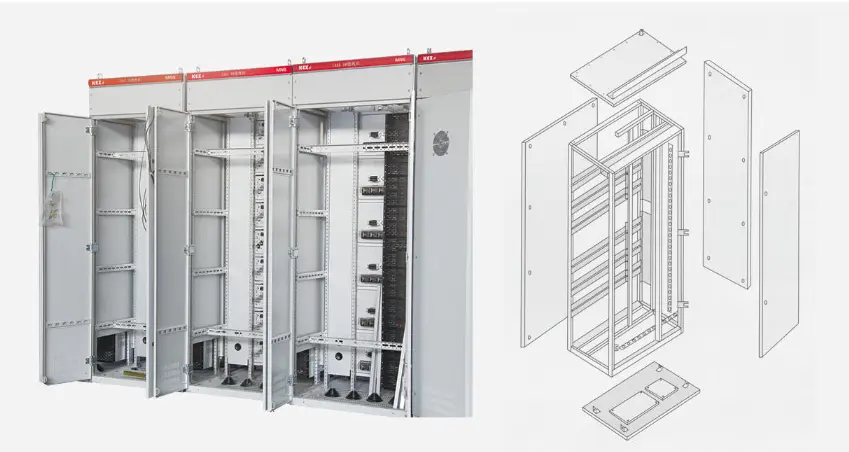

◆ Estructura del marco del gabinete compuesta de perfiles en forma de C

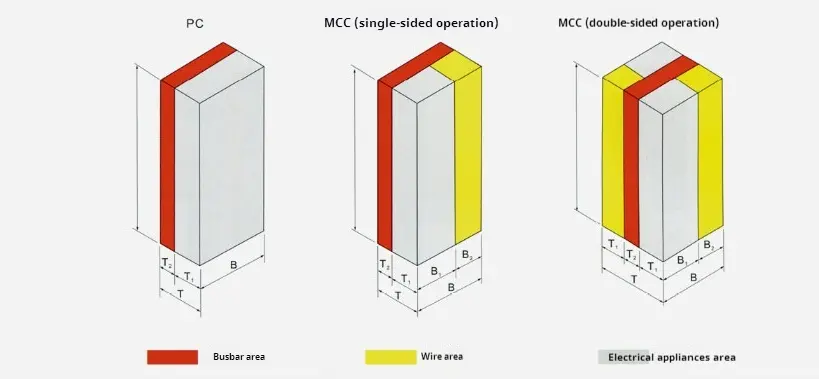

◆ Diagrama esquemático del gabinete de distribución de energía de bajo voltaje de MNS

● Diseño de partición del gabinete

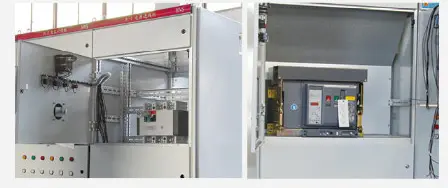

◆ Centro de distribución de energía (PC)

(1) El gabinete de PC se divide en tres compartimentos; Compartimento de autobús horizontal: en la parte posterior del gabinete; Compartimento de la unidad funcional: en la parte superior delantera del gabinete o en el lado delantero izquierdo del gabinete;

(2) Medidas de segmentación: el compartimento del bus horizontal y el compartimento de la unidad funcional están separados por placas de acero. El compartimento del bucle de control está separado del compartimento de la unidad funcional mediante una cubierta de plástico de polifenileno éter de polifenileno-retardante de llama.

(3) El disyuntor de cuadro instalado en el gabinete se puede operar manualmente fuera del gabinete en el estado cerrado. Observe el estado de apertura y cierre del interruptor de circuito y juzgue si el interruptor de circuito está en la posición de prueba o la posición de trabajo de acuerdo con la relación de posición entre el mecanismo operativo y la puerta.

(4) Una estructura de separación está diseñada entre el circuito principal y el circuito auxiliar. Las unidades eléctricas auxiliares que consisten en metros, luces de señal y botones están instaladas en la placa, y la cubierta hecha de plástico de espuma de poliuretano retardante de llama se separa del circuito principal detrás de la placa.

◆ Centro de control de motor extracción y Centro de distribución de potencia de corriente pequeña (MCC)

El gabinete MCC de tipo cajón se divide en tres compartimentos, a saber, el compartimento de autobús horizontal detrás del gabinete, el compartimento de la unidad funcional a la izquierda en la parte delantera del gabinete y el compartimento del cable en la derecha en la parte delantera del gabinete. El compartimento del bus horizontal y el compartimento de la unidad funcional están separados por tableros funcionales hechos de plásticos espumados con retraso de llama, y ​​el compartimento del cable está separado del compartimento de bus horizontal y el compartimento de la unidad funcional mediante placas de acero. Centro de control del motor MCCI) Los cajones se dividen en los siguientes cinco tipos: 8E/4: Altura 200 × ancho 150 × profundidad 400 mm. 8E/2: Altura 200 × ancho 300x profundidad 400 mm. 8E: Altura 200 × ancho 600 × profundidad 400 mm. 16E: Altura 400 × ancho 600 × profundidad 400 mm. 24E: Altura 600 × ancho 600 × profundidad 400 mm.

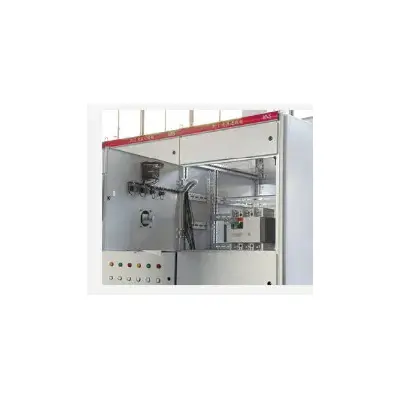

◆ Estructura del gabinete del interruptor de salida trasero

Para reducir el ancho de disposición del gabinete del interruptor, el bus principal del gabinete del interruptor está instalado horizontalmente en la parte superior del gabinete del interruptor, y la mitad trasera del gabinete es una sala de cables, donde se conectan cables entrantes y salientes. La parte delantera del gabinete del interruptor es la sala de dispositivos, donde se instalan las unidades funcionales de la tambora. En este sistema, la sala de cables en el costado del gabinete del interruptor se mueve al gabinete trasero, lo que reduce en gran medida el ancho de disposición del gabinete del interruptor para cumplir con los requisitos del diseño espacial de la subestación.

El gabinete de alimentación tiene 600 mm de ancho y 1000/1200 mm de profundidad, con una sala de autobuses principal independiente en la parte superior, que está aislada de la sala del dispositivo. La altura de instalación efectiva de la cámara del dispositivo delantero es 72E (e = 25 mm), que está separada de la cámara del cable trasero por la placa multifuncional, haciendo un uso completo del espacio de instalación del gabinete del interruptor, con estructura compacta y configuración de unidad flexible. La sala de cables en la parte posterior tiene una puerta, que es conveniente para la instalación y el mantenimiento. El ancho del gabinete entrante se determina de acuerdo con la corriente de marco de la unidad entrante. El ancho recomendado es 400/600/800/1000 mm, y la profundidad del gabinete es de 1000 mm.

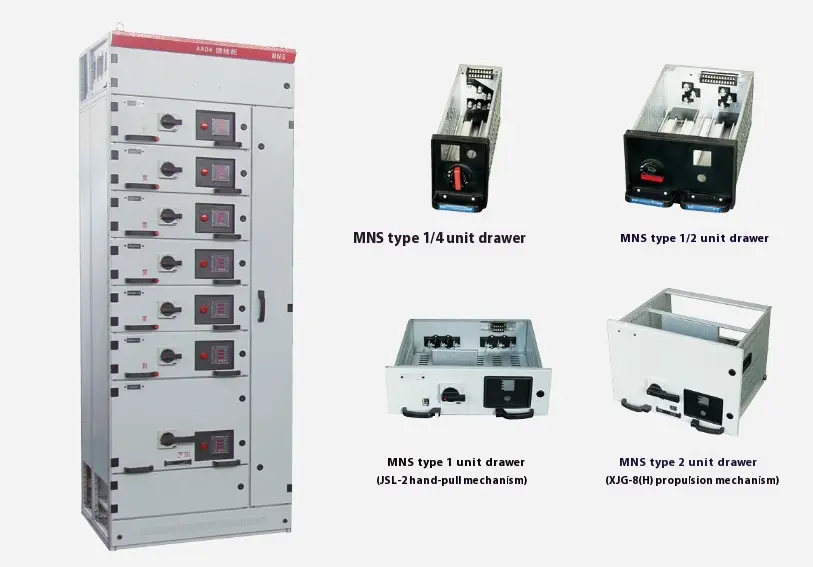

● Tipo de cajón

(1) 8E/4: ensamble 4 unidades de cajón en un espacio de altura 8e.

(2) .8e/2: ensamble 2 unidades de cajón en el espacio de altura 8E.

(3) 8E: ensamble una unidad de cajón en un espacio de altura de 8e.

(4) 16E: ensamble una unidad de cajón a una altura de 16e (400 mm).

(5) 24E: ensamble una unidad de cajón a una altura de 24e (600 mm). Cinco tipos de unidades de cajones se pueden ensamblar individualmente en un gabinete, y también se pueden usar para ensamblaje mixto. Vea la tabla a continuación para obtener el número máximo de unidades de cajones que se pueden acomodar en un gabinete para un solo ensamblaje.

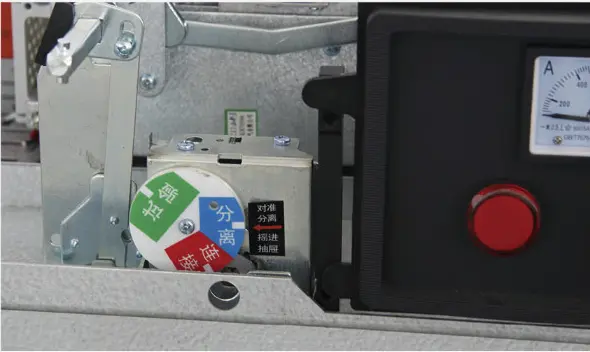

◆ Interlockes eléctricos y mecánicos de los cajones

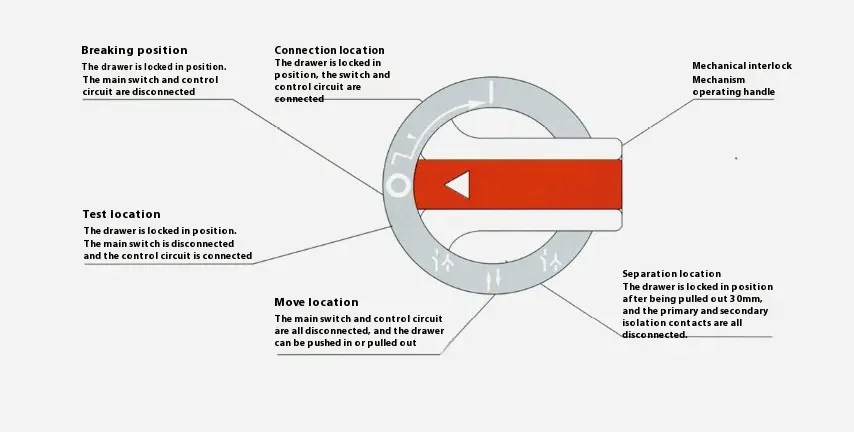

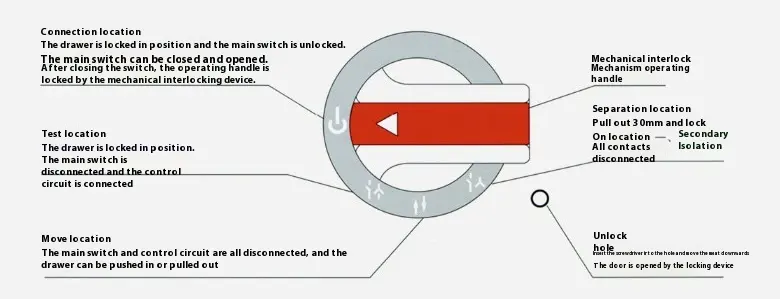

La unidad de cajón tiene una posición de enclavamiento mecánico confiable, que está controlada por el mango operativo y tiene posiciones de cierre, prueba, dibujo y aislamiento obvio y preciso. Vea la figura para la función del mecanismo operativo. Para fortalecer las precauciones de seguridad, se pueden agregar candados después de colocar el mango de funcionamiento, y se pueden agregar hasta tres cerraduras, como se muestra en la figura izquierda. Una vez que la unidad de cajón esté en su lugar, debe actuar de acuerdo estricto con la función de operación y la posición enumerada en la Figura 4 y la Figura 5, de lo contrario dañará fácilmente las partes estructurales, por lo tanto, preste atención al usarla.

◆ 8e/4 y 8e/2 operan la función de conmutador

◆ 8 y 16e, 24e operan la función de conmutador

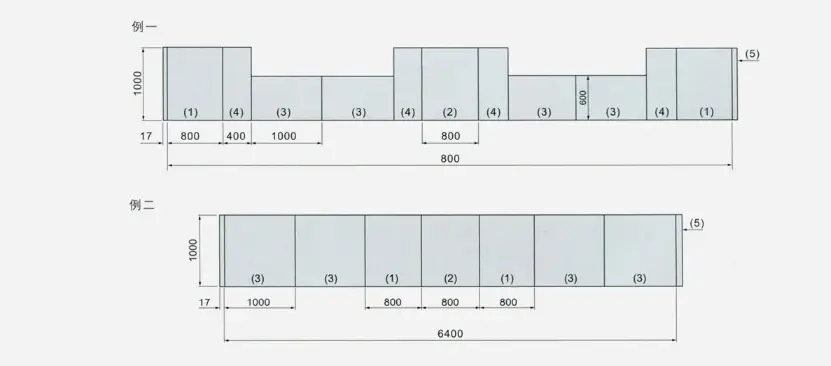

◆ Diagrama esquemático del modo combinado

● Instalación, uso y mantenimiento

1. Cuando el dispositivo llega al destino, primero verifique si el cuadro de embalaje está completo. Si el dispositivo no se instala de inmediato, debe almacenarse en un lugar seco y limpio.

2. Se recomienda instalar el dispositivo lejos de la pared, o se puede instalar contra la pared. El plano de base de instalación debe estar plano, y el error horizontal del acero del canal de base es 1/1000, y la desviación de la longitud total es de 3 mm.

3. Se recomienda usar el Grado 8.8 y la lavadora de tensión para la fijación de pernos de todas las partes conductoras, y el par de ajuste recomendado se muestra en la tabla a continuación:

4. Vaina para la cabeza del cable y un cierto número de conectores de cobre para circuitos secundarios suministrados por accesorios del esquema MCC. (Para adaptarse al procesamiento de presión en frío de las juntas de cobre, se recomiendan cables flexibles de múltiples núcleos para cables secundarios).

5. Después de conectar el cable, la parte inferior del dispositivo debe cerrarse para evitar que los animales pequeños se arrastren en el gabinete y causen accidentes de cortocircuito.

6. Después de la instalación o ajuste, antes de poner en funcionamiento, se requieren las siguientes inspecciones y pruebas:

▶ Verifique si el equipo eléctrico y el cableado de control instalado en el dispositivo cumplen con los requisitos de los dibujos de fábrica.

▶ La operación manual de varios interruptores debe ser flexible, sin anormalidad ni interferencia.

▶ Verifique si las acciones del mecanismo de enclavamiento mecánico y el dispositivo de enclavamiento eléctrico son correctos y confiables, lo que debería cumplir con los requisitos del sistema.

▶ Compruebe si la resistencia del aislamiento del circuito principal y el circuito de control cumplen con los requisitos especificados.

▶ Verifique si el equipo eléctrico instalado en el dispositivo está en buen contacto y cumple con los requisitos técnicos del aparato eléctrico en sí.

▶ Verifique si hay alguna materia extraña dentro del dispositivo y si los tornillos de montaje de varias partes están sueltos.

◆ Instrucciones de operación para MCC extraído:

(1) Solo después de que la parte inferior del cajón ingrese correctamente, se puede empujar hacia el gabinete, de lo contrario, el cajón se dañará o no se puede sacar.

(2) Vea la Figura 4 para los símbolos y funciones en el panel de cajones 8e/4 y 8e/2. La flecha desde la posición de ruptura "O" hasta la posición de trabajo "I" en la figura indica que el mango de funcionamiento debe empujarse primero y luego girarse de "O" a "I". Al regresar, no hay necesidad de presionarlo, simplemente gire el mango "I" a "O", y después de soltar, el mango.

(3) Vea la Figura 5 para los símbolos y funciones en el panel de cajón 8E-24e. Cuando el mango alcanza la posición de trabajo, el mecanismo libera el bloqueo mecánico en el interruptor principal, y luego el interruptor principal se puede cerrar y abrir. Sin embargo, cuando el interruptor principal está cerrado, el mango del mecanismo de enclavamiento no se puede operar. Hay una pequeña cubierta de plástico en la puerta en la esquina inferior derecha que cumple con el letrero, que es el mecanismo de desbloqueo de la puerta. El proceso de operación es el siguiente: cuando el cajón está en la posición de trabajo, si desea abrir la puerta, primero extraiga la pequeña cubierta, luego inserte el destornillador en el orificio y mueva el pestillo hacia abajo para abrir la puerta. Asegúrese de cubrir la pequeña cubierta de plástico después de abrir la puerta, de lo contrario, el nivel de protección original será destruido.

● Transporte y almacenamiento de dispositivos

▶ El dispositivo no puede propina y sufre una vibración severa.

▶ La placa del ángulo de transporte debe usarse al levantar el dispositivo después de desempacar, y el ángulo incluido de dos cables y cuerdas de acero debe ser ≤1200. Si se usa un camión para carretillas elevadoras, rodillos o palanca, no se permite que se lleve a cabo directamente en la parte inferior del dispositivo.

▶ Cuando el dispositivo se instala en su lugar, si desea mover la posición para una corta distancia, puede meterlo en las cuatro esquinas del chasis.

▶ No se permite que los productos eléctricos y las piezas no se desmonten a voluntad en el dispositivo.

▶ La lluvia debe evitar que se moje, y la temperatura ambiente debe estar de acuerdo con las disposiciones relevantes de esta muestra.

● Completa de productos

El gabinete de distribución de energía de bajo voltaje de tipo MNS se adjunta con una lista de embalaje, certificado de producto, manual de instrucciones del producto y dibujos necesarios, y se adjunta la tecla de la puerta y las piezas de repuesto proporcionadas de acuerdo con la lista de soporte.
