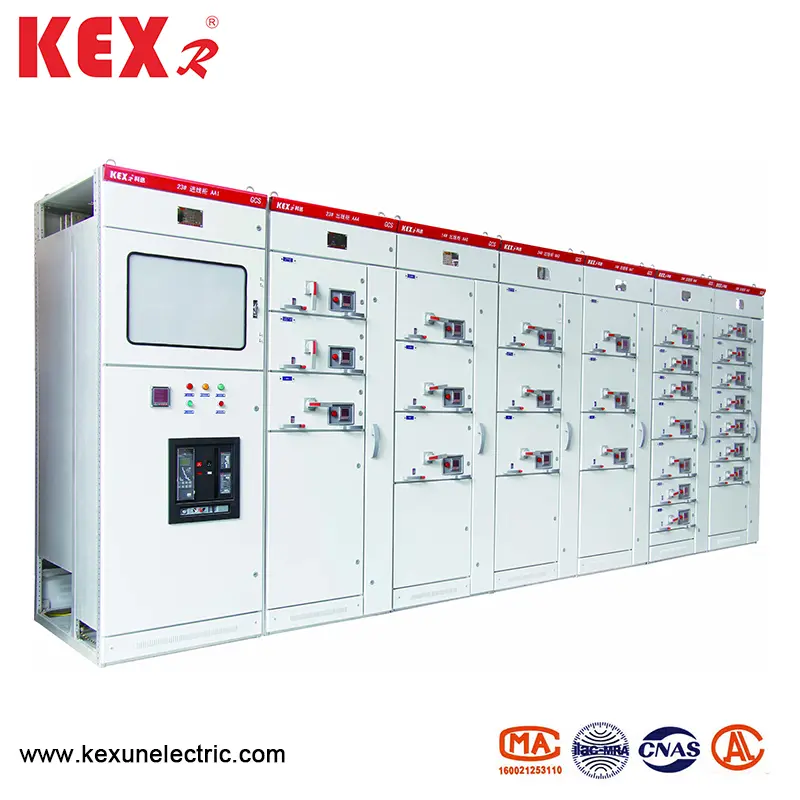

Conjunto completo de voltaje de bajo voltaje

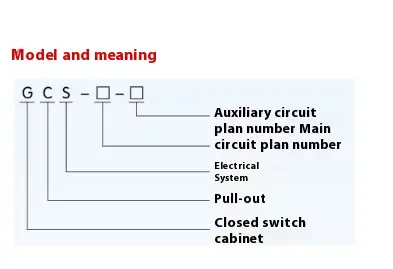

● Significado del modelo

● Parámetros básicos

● Estructura principal

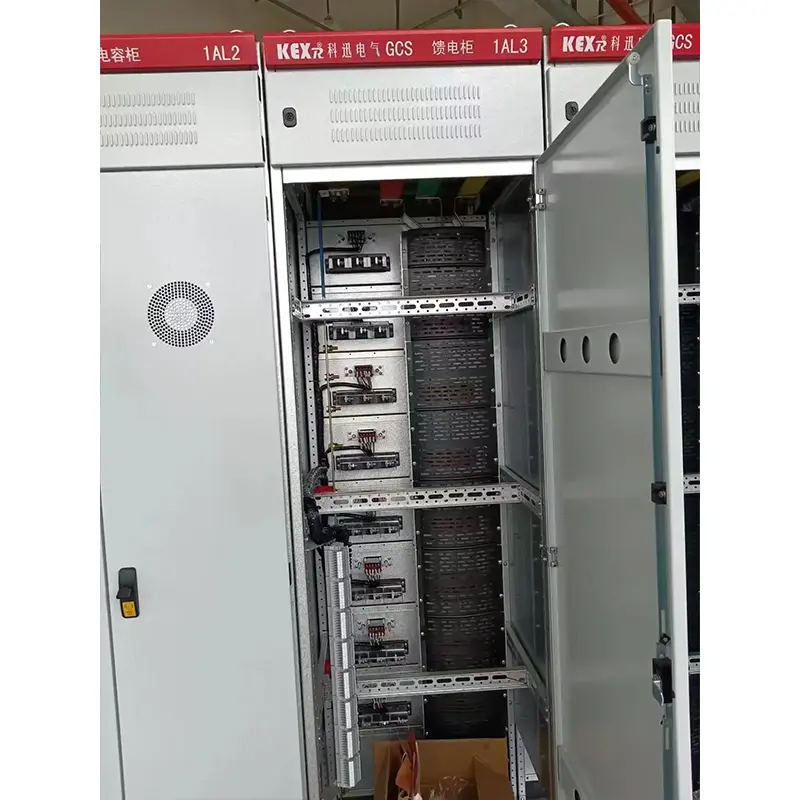

▶ El conjunto completo del marco de tipo GCS de bajo voltaje completo adopta el acero de sección abierta de 8MF tipo 8MF, y los dos lados de la sección de acero tienen orificios de instalación con el módulo de 20 mm y 100 mm y ①9.2 mm respectivamente, por lo que la instalación interna es flexible y conveniente.

▶ El marco principal está diseñado en dos formas de ensamblaje, a saber, estructura completamente ensamblada y estructura parcialmente soldada (marco lateral y haz cruzado) para que los usuarios los elijan.

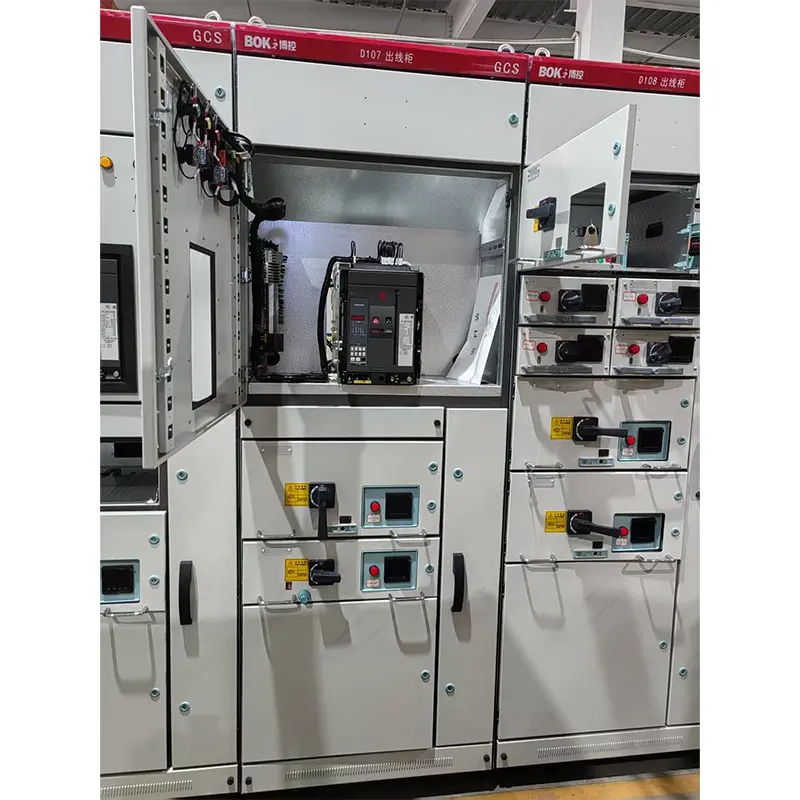

▶ Cada habitación funcional del dispositivo está aislada entre sí, y sus compartimentos se dividen en sala de unidades funcionales, sala de autobuses y sala de cables. Las funciones de cada cámara son relativamente independientes.

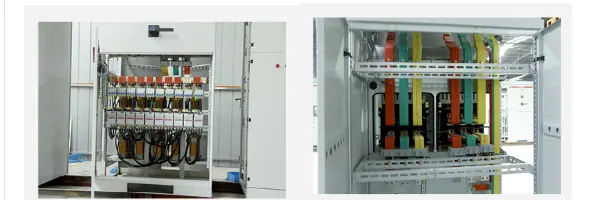

▶ El bus principal horizontal está dispuesto horizontalmente detrás del gabinete, que es la medida básica para hacer que el circuito principal del dispositivo tenga una alta resistencia de cortocircuito.

▶ El diseño del compartimento del cable hace que sea muy conveniente que los cables suban y bajen.

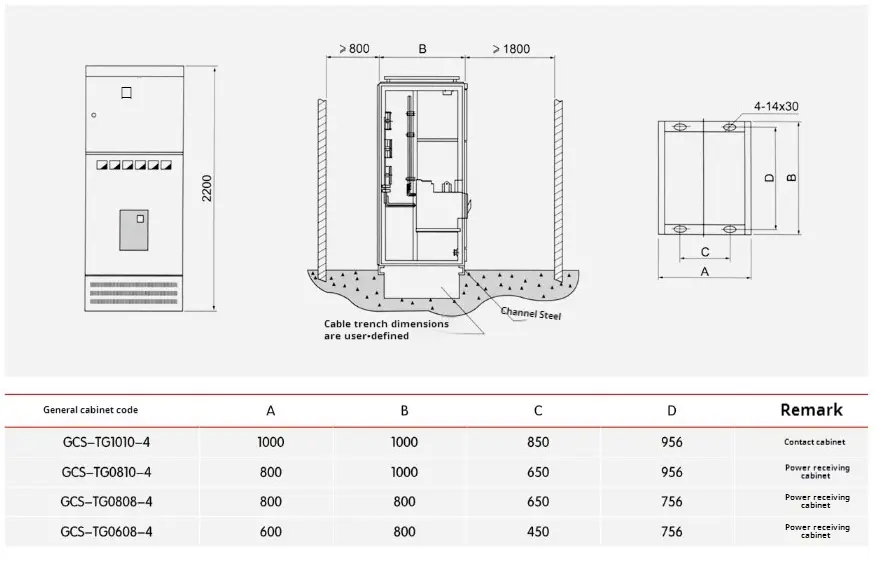

▶ Serie de tamaño del gabinete general del dispositivo (ver la tabla a continuación):

● Instalación y uso de GCS Tipo de bajo voltaje Conjunto completo

◆ Después de que los productos lleguen al lugar de recepción, primero deben verificar si el embalaje está intacto. Si se encuentran problemas, deben notificar de inmediato a los departamentos relevantes del contrato para hacer registros comerciales, analizar los motivos juntos, hacer visas y tratar las consecuencias. Para los productos que no se instalan de inmediato, deben colocarse en un lugar apropiado y mantener adecuadamente de acuerdo con las condiciones de uso normal y los requisitos de las regulaciones de almacenamiento temporal para equipos eléctricos. 1. El producto se instalará de acuerdo con el diagrama esquemático de instalación (ver figura adjunta). El usuario debe proporcionar el acero del canal de base y los pernos cuando el usuario adopte el método de fijación de pernos. Cuando el bus principal está conectado, si la superficie es desigual debido al transporte, el almacenamiento y otras razones, debe nivelarse antes de la conexión y la fijación.

◆ Cuando los dispositivos se instalan por separado o en columnas, su verticalidad, la irregularidad de la superficie del gabinete y la desviación de los huecos entre los gabinetes deberán cumplir con los requisitos en la tabla a continuación.

◆ Inspección e inspección después del conjunto completo de GCS

instalación y antes de poner en funcionamiento

(1) Verifique si la pintura superior u otros materiales de cobertura (como la pulverización de plástico) del gabinete están dañados y si el gabinete está seco y limpio.

(2) Si el mecanismo de operación de los componentes eléctricos es flexible, y no debe haber una fuerza de operación excesiva o excesiva.

(3) Si el encendido de los contactos principales y auxiliares de los electrodomésticos principales es confiable y preciso.

(4) El cajón o el mecanismo de dibujo deben ser flexibles y ligeros, sin atascarse y colisión.

(5) Las líneas centrales de los contactos móviles y estáticos del cajón o la estructura de dibujo deben ser consistentes, y los contactos deben estar en contacto cercano. La profundidad de inserción de los contactos principales y auxiliares debe cumplir con los requisitos. Interlock mecánico o eléctrico: la acción de respuesta es correcta y el bloqueo o la liberación debe ser confiable.

(6) Los cajones del mismo tamaño deben ser intercambiables convenientemente sin interrogar y colisión.

(7) El contacto con la conexión a tierra entre el cajón y el gabinete debe estar en contacto cercano. Cuando se empuja el cajón, se contacta el contacto con la conexión a tierra del cajón antes del contacto principal, y cuando se extrae, el contacto con la conexión a tierra se desconecta después del contacto principal.

(8) La calibración del instrumento, la relación de transformación y la polaridad del transformador serán correctos.

(9) La especificación del núcleo de fusibles debe cumplir con los requisitos del diseño de ingeniería.

(10) La calificación y configuración de protección será correcta y confiable.

(11) Use un megohmímetro de 1000V para medir el valor de resistencia de aislamiento no inferior a 1MΩ.

(12) La conexión de cada barra colectiva será buena, y la instalación de soportes de aislamiento, piezas de instalación y otros accesorios será firme y confiable.

◆ Utilice las precauciones del conjunto completo de GCS Tipo de bajo voltaje

▶ El dispositivo es un conjunto completo de voltaje que no está instalado contra la pared, se operan desde el frente y se mantiene en ambos lados. Solo los profesionales calificados pueden ingresar o abrir el canal de mantenimiento y la puerta del gabinete para operación, inspección y mantenimiento.

▶ El interruptor de aire y los interruptores de circuito de estuches moldeados se han separado y cerrado por muchas veces, especialmente después de la separación y el cierre de cortocircuito, lo que causará quemaduras de contacto locales y producirá sustancias de carbono, lo que aumentará la resistencia de contacto. Por lo tanto, deben mantenerse y revisarse en el manual de instrucciones del interruptor de circuito.

▶ Después de la instalación y el mantenimiento, el aislamiento entre compartimentos y unidades funcionales debe verificarse estrictamente para garantizar la buena separación funcional del dispositivo y evitar que la falla se expande.

● Paquete de productos

El fabricante proporcionará los siguientes documentos y accesorios al suministrar:

▶ Lista de dispositivos

▶ Certificado de producto

▶ Instrucciones para su uso

▶ Informe de prueba de fábrica

▶ Dibujos eléctricos relevantes

▶ Llaves de la puerta del gabinete, manijas operativas y piezas de repuesto especificadas en el contrato.

▶ Instrucciones de instalación de los componentes principales

● Instrucciones de pedido

El contrato de pedido de GCS tipo conjunto completo de voltaje contiene el siguiente contenido:

▶ El modelo completo del producto incluye el número de esquema de circuito principal y el número de esquema de circuito auxiliar.

▶ Diagrama de secuencia de combinación del sistema de circuito principal

▶ Diagrama esquemático eléctrico del circuito auxiliar

▶ Lista de componentes en el gabinete

▶ Configuración de parámetros como voltaje, corriente y tiempo en el circuito.

▶ Otras tablas especiales inconsistentes con el uso normal del producto.
