Apartamento LV

● Regular utilizando condiciones

◆ La altitud de la carga de interruptores LV de GCK inferior a 2000 m

◆ La temperatura del aire ambiente no es superior a +40 ℃, y la temperatura promedio dentro de las 24 h no es superior a +35 ℃, y la temperatura del aire ambiente no es inferior a 50 ℃

◆ Condiciones atmosféricas: el aire está limpio y la humedad relativa no es más del 50% cuando la temperatura es de +40 ℃, y se permite una mayor humedad relativa cuando la temperatura es baja, por ejemplo, 90% cuando la temperatura es +20 ℃

◆ La tabla de interruptores LV GCK se instalará en lugares libres de fuego, explosión seca, contaminación grave, corrosión química y vibración violenta

◆ La inclinación con el plano vertical no debe exceder 5; Este producto es adecuado para el transporte y el almacenamiento a las siguientes temperaturas: -25 ℃ ~+55 ℃, y no excederá+70 ℃ en poco tiempo (no más de 24 h); Si no se pueden cumplir las condiciones de uso anteriores, el usuario lo elevará con el fabricante al ordenarlo y resolverlo a través de la consulta.

● Los principales parámetros técnicos de la carga de interruptores LV GCK

● Característica arquitectónica

La unidad de función del cajón y la puerta están mecánicamente entrelazadas por el mecanismo operativo del interruptor principal. Cuando el interruptor principal está en la posición de cierre, la puerta no se puede abrir y el mecanismo de operación se puede bloquear en la posición de cierre o abertura con un candado adicional. Los compartimentos de las unidades funcionales están separados por placas de metal, y los cajones tienen una buena intercambiabilidad y tienen posición de trabajo, posición de prueba y posición de separación. Cuando el cajón se empuja a una determinada posición, el cajón se colocará automáticamente. En este momento, el cajón en el lado izquierdo del cajón se puede sacar para liberar el posicionamiento y ingresar a la siguiente posición. Cuando el cajón se saca del gabinete, también tiene la función de evitar la caída.

▶ El gabinete con esquemas fijos como la compensación de capacitancia y la medición tiene la misma apariencia y la misma posición del bus horizontal que el gabinete de cajón. Asegurándose de que el gabinete de tipo de cajón y el gabinete fijo se puedan usar uno al lado del otro.

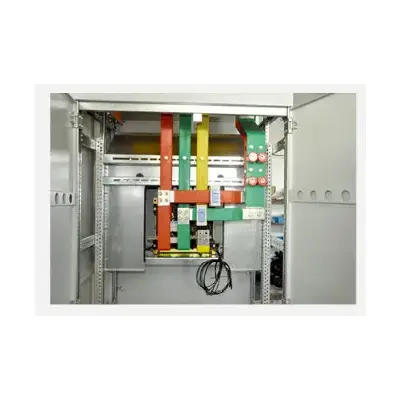

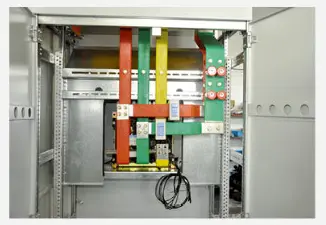

▶ Sistema de barra colectiva: la barra colectora del gabinete adopta un sistema de cinco hilos trifásicos, se usa una barra colectiva única cuando la corriente nominal de la barra colectiva horizontal está por debajo de 1250A, y se usa doble barra colectora cuando la corriente nominal de la barra colectiva horizontal está por encima de 1250A. La barra colectiva horizontal entre los gabinetes se superpone mediante bloques de conexión, y la barra colectiva vertical está encerrada por la carcasa de plástico de ingeniería de policarbonato. El deflector interno se usa para limitar la difusión de arco. La barra colectora neutra se coloca en la parte delantera de la parte superior del gabinete, y la barra colectora protectora (PE) se coloca en la parte inferior del gabinete y está conectada con el deflector del gabinete.

▶ En la condición de no reducir el nivel de protección de la carcasa, la parte inferior y la parte superior del gabinete del interruptor están provistos de ventanas de ventilación natural.

▶ El grado de protección de la carcasa del gabinete es IP40.

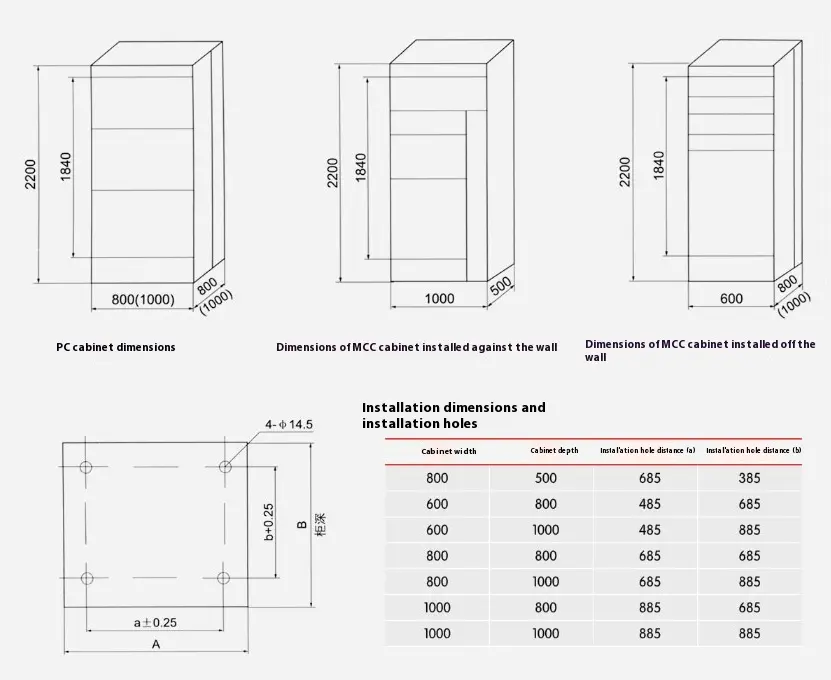

● Dimensiones generales de la aparejo LV, dimensiones de instalación

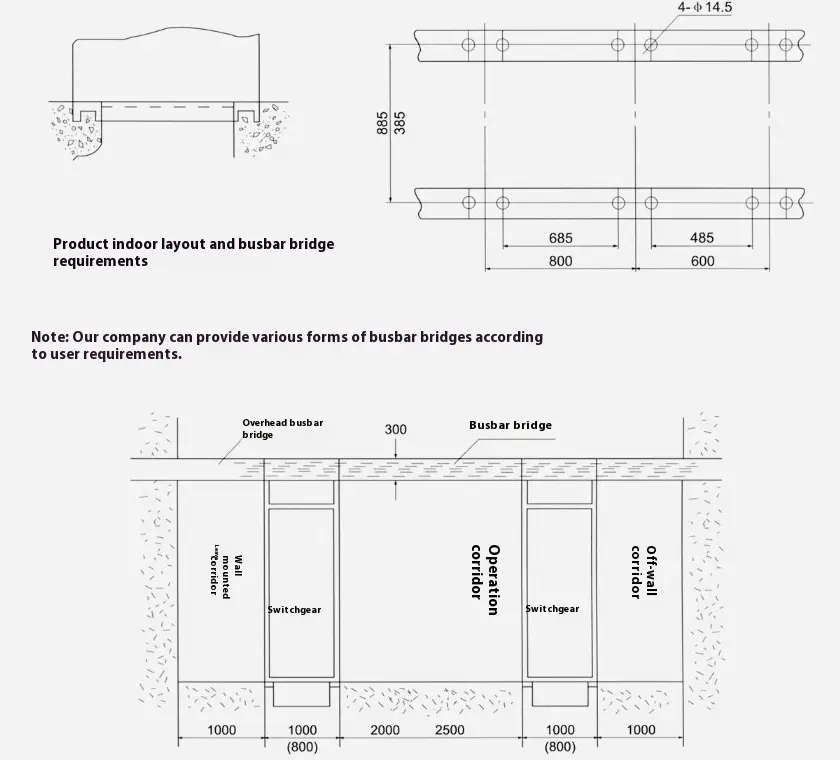

● Diagrama esquemático de GCK Type LV SwitchGear Instalation Foundation Foundation
