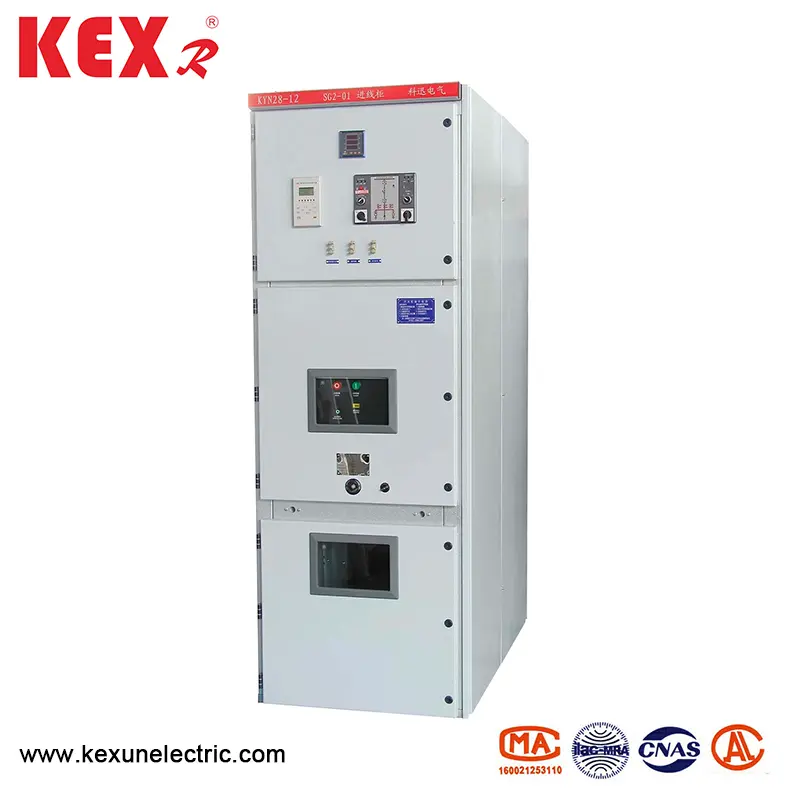

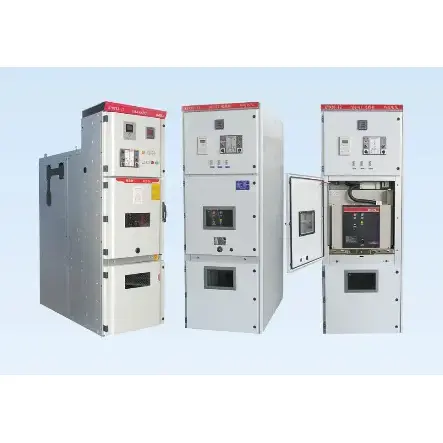

Abrir dispositivo de interruptor equipado con blindaje de metal

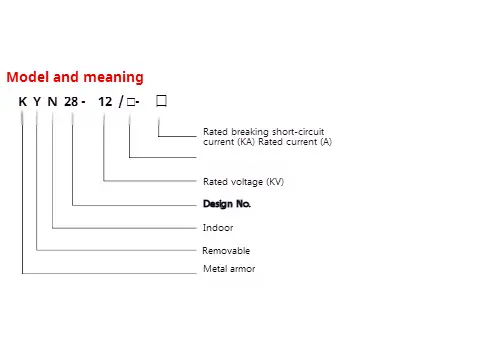

● Significado del modelo

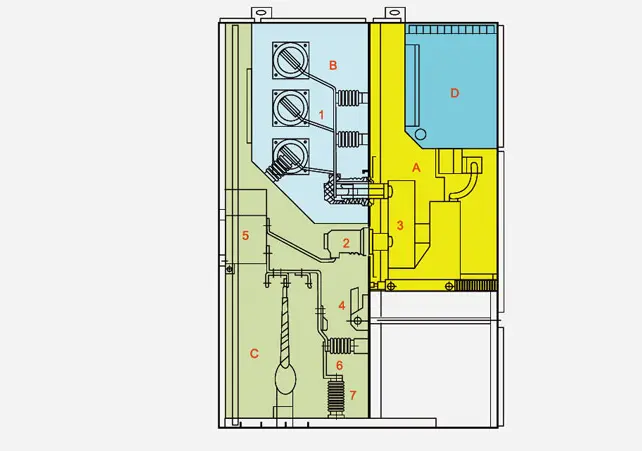

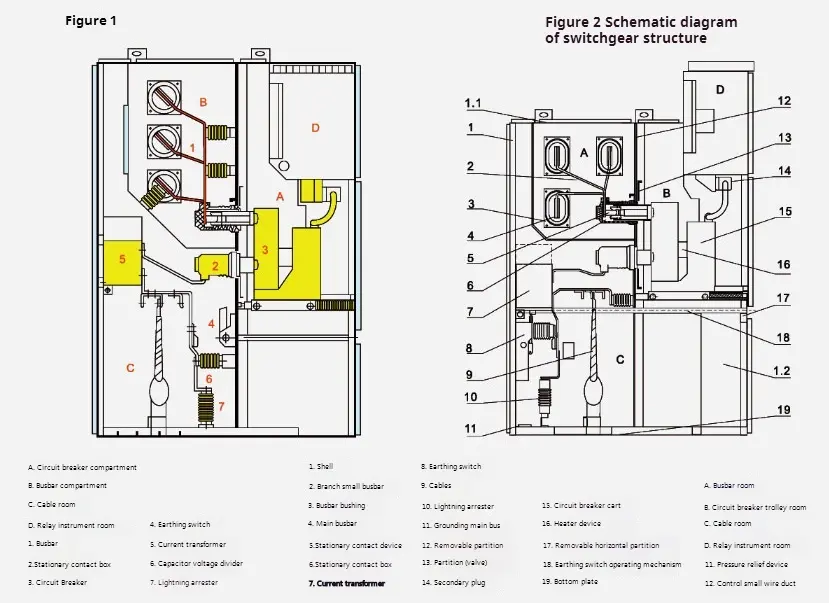

◆ Diagrama esquemático del dispositivo de interruptor abierto equipado con estructura de armadura metálica

◆ Normas

Kyn28-12 Tipo de dispositivo de interruptor abierto equipado con armadura de metal cumple con los siguientes estándares:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

El dispositivo de interruptor abierto equipado con armadura de metal consta de dos partes: un gabinete fijo y una parte dibujable (carro de mano para abreviar). La carcasa del dispositivo de interruptor abierto equipado con armadura metálica y las particiones de cada unidad funcional están atornilladas por placas de acero recubiertas de aluminio-zinc. El nivel de protección de su carcasa alcanza IP4X, y el nivel de protección de cada placa de partición de compartimento y puerta de interruptores de circuito es P2X cuando se abre. El dispositivo de interruptor abierto de tipo Kyn28-12 equipado con armadura de metal se puede equipar con VS1, un disyuntor de vacío Tipo de Zn 12v, un buque manual y un disyuntor de vacío VD4 Tipo de mano, y un contactor de vacío de tipo VC producido por ABB Company, que se puede instalar como gabinetes dobles en el paralelo, es decir, en la disposición posterior a la presentación. El Divece se puede instalar y depurar en la parte delantera, por lo que se puede instalar contra la pared. La mayor ventaja de instalar contra la pared es que puede salvar el espacio del piso. Además, se puede instalar sin la pared, es decir, es un tipo de mantenimiento de doble cara. El diseño de la estructura interna de los dos es inconsistente, y su ventaja es un mantenimiento conveniente.

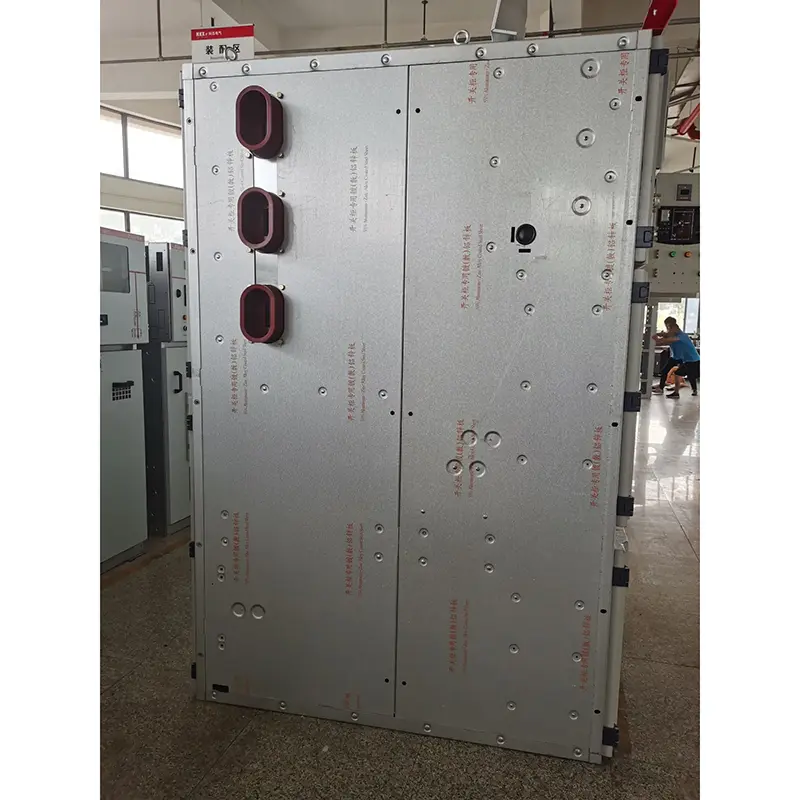

◆ Shell y Partition

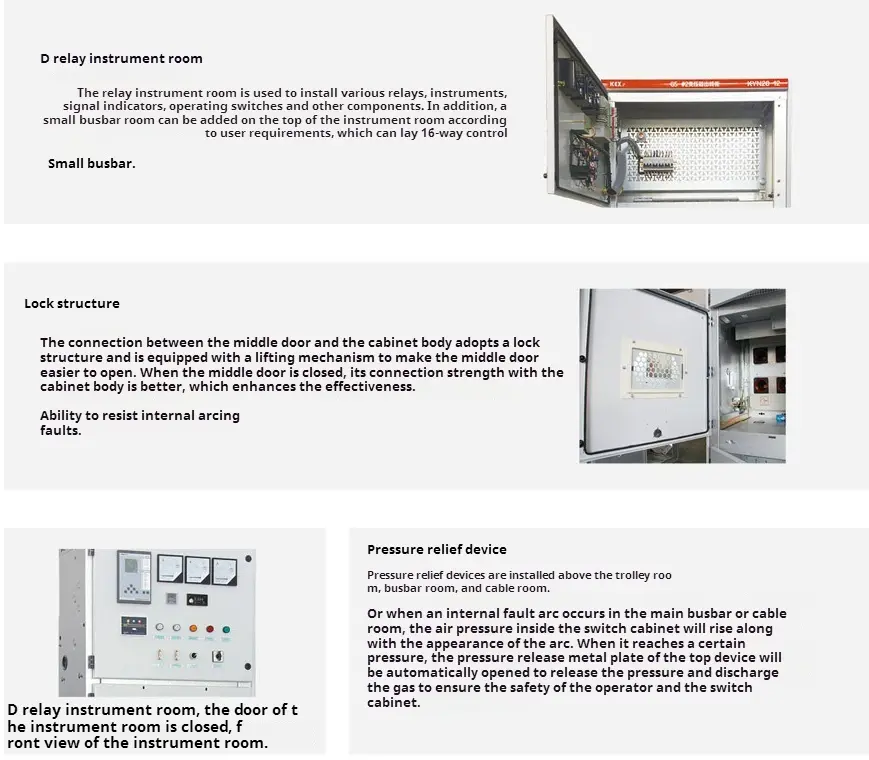

La carcasa y la partición del dispositivo de interruptor abierto equipado con armadura de metal están hechas de placas de acero de zinc recubiertas de aluminio importadas de alta calidad que están atornilladas después de ser dobladas por las máquinas herramientas CNC, para que el gabinete del interruptor ensamblado pueda mantener la uniformidad de tamaño. Tiene una fuerte resistencia a la corrosión y resistencia a la oxidación, y tiene mayor resistencia mecánica que la misma placa de acero. El gabinete del interruptor se divide en la sala de mano (compartimento del interruptor de circuito), sala de autobuses, sala de cables y sala de instrumentos de relé (sala de bajo voltaje) por partición. El caparazón de cada unidad está conectado a tierra independientemente.

◆ Descripción general del producto

La carcasa y la partición del dispositivo de interruptor abierto equipado con armadura de metal están hechas de placas de acero recubiertas de aluminio y zinc o placas de acero que están atornilladas después de ser procesadas y dobladas por máquinas herramientas CNC, para que el gabinete del interruptor ensamblado pueda mantener la uniformidad de tamaño. La placa de acero recubierta de aluminio-zinc tiene fuertes efectos anticorrosión y antioxidación, y tiene mayor resistencia mecánica que la misma placa de acero. El gabinete del interruptor se divide en la sala de mano, la sala de autobuses, la sala de cables y la sala de instrumentos de relé por particiones, y la carcasa de cada unidad tiene a tierra independiente. Las puertas del gabinete del interruptor se rocían con plástico electrostático para hacer que sus superficies tengan las ventajas de resistencia al impacto, resistencia a la corrosión y una hermosa apariencia (los usuarios pueden personalizar el color).

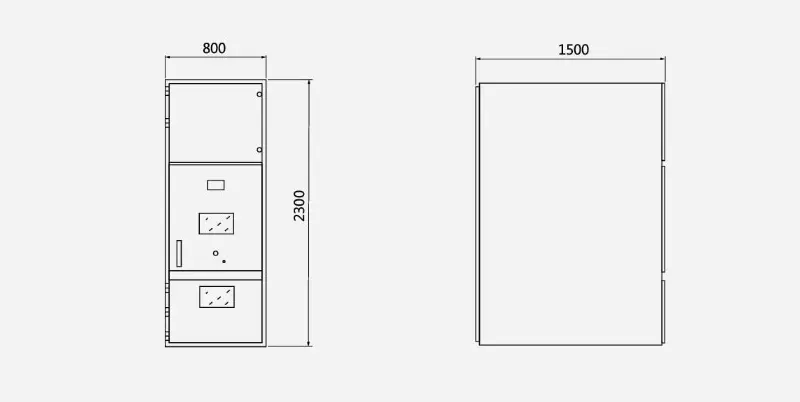

◆ Dimensión de esquema

Las dimensiones de contorno del dispositivo de interruptor abierto equipado con armadura de metal son como Bloods:

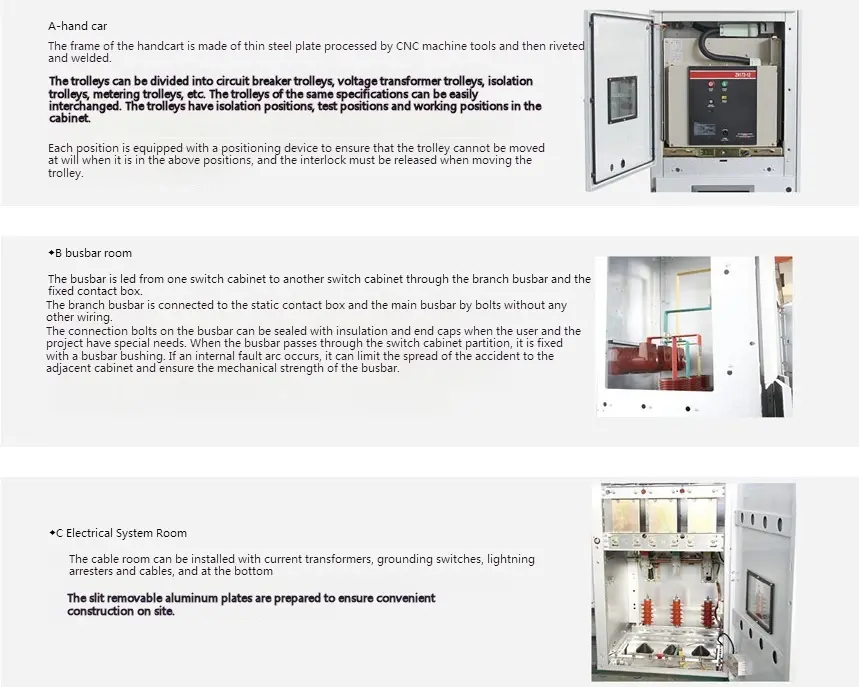

◆ Componente principal
