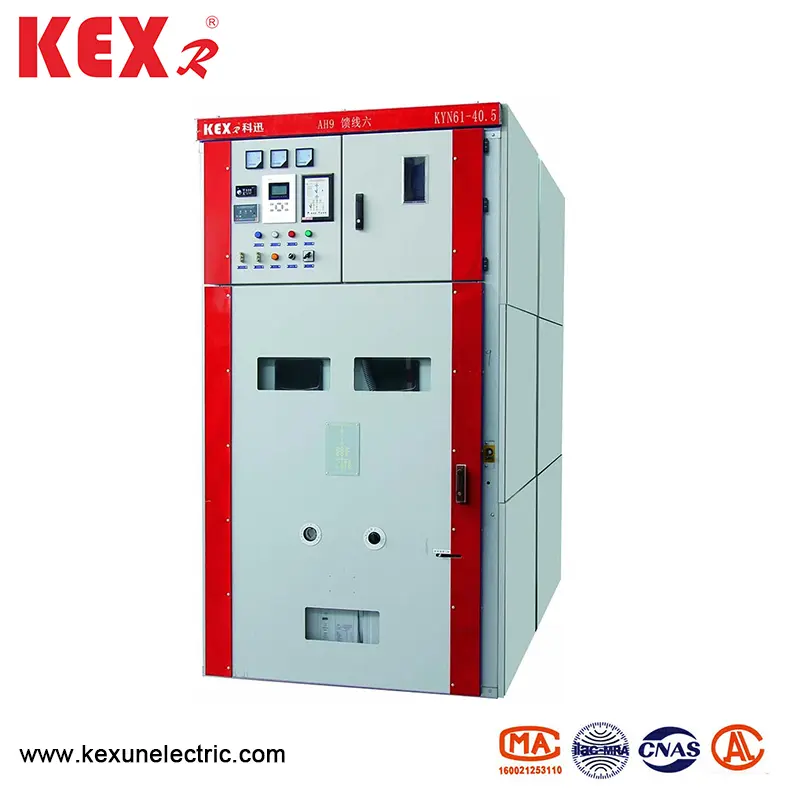

Equipo de interruptor de cambio de armadura

● Resumen

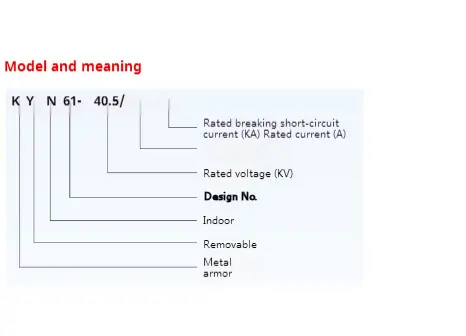

Kyn61-40.5 El equipo de interruptor de cambio de armadura (en adelante, denominado equipo) es un dispositivo de distribución interior completo con AC de 50Hz y voltaje nominal de 40.5kV. Como planta de energía, subestación y empresas industriales y mineras para recibir y distribuir energía eléctrica, puede controlar, proteger y detectar circuitos, y también puede usarse en lugares con operaciones frecuentes. Este equipo de interruptor se ajusta a GB/T11022-1999, GB3906-2006 y DL404-1997.

● Parámetros técnicos para cada componente de Kyn61-40.5 Tipo de equipo de interruptor de cambio de armadura

◆ Agua de vacío

◆ Circuito de vacío

◆ maquinaria operada por resorte

● Características estructurales del equipo de interruptor de cambio de cambio de armadura Kyn61-40.5

El equipo de interruptor está diseñado de acuerdo con el estándar de equipo cerrado de metal blindado en GB3906-1991 e IEC298. Todo el equipo consta de dos partes: el equipo y la parte dibujable (carretilla de mano). La estructura del equipo se ensambla y se combina con pernos. El interior del equipo de interruptor se divide en la sala de interruptores del circuito, sala de autobuses principal, sala de cables y sala de instrumentos de relé por partición metálica. El nivel de protección de la carcasa alcanza IP3X, y el nivel de protección entre los compartimentos es IP2X, y todos los miembros estructurales de metal se basan de manera confiable. Cada compartimento del sistema de bucle principal tiene un canal de liberación de presión para escape independiente.

◆ Shell y Partition

La carcasa y la partición del equipo de interruptor de cambio de armadura están atornillados por una placa de acero enrollada en frío después de ser procesados ​​y doblados por las máquinas herramientas CNC. Por lo tanto, el equipo ensamblado puede garantizar la uniformidad de las dimensiones estructurales. El equipo de interruptor de cambio de armadura se divide en la sala de interruptores del circuito, sala de autobuses principal, sala de cables y sala de instrumentos de relé, y cada parte está separada por la partición metálica a tierra.

◆ Carrito de mano

La carretilla de mano se puede dividir en un disyuntor de circuito, una carretilla de mano del transformador de voltaje, un carro de mano de medición, un carrito de mano de aislamiento, etc. Todos los tipos de carretillas de mano tienen la misma forma y tamaño, y las carretillas de mano con el mismo propósito son intercambiables. La carretilla de mano tiene una posición de prueba/aislamiento y una posición de trabajo en el equipo, y cada posición está equipada con un dispositivo entrelazado para garantizar que el anexo de mano no pueda moverse casualmente cuando está en las dos posiciones anteriores.

◆ Compartimento del interruptor de circuito

Se instala una pista específica en el compartimento del interruptor de circuito para que Hand) se mueva. Cuando el interruptor de circuito se mueve entre la posición de prueba y la posición de trabajo, la válvula de aislamiento se abre o cierra automáticamente, lo que asegura que el personal no toque el cuerpo cargado. La carretilla de mano se puede operar con la puerta del equipo cerrada, y la posición de la carretilla de mano en el equipo se puede ver a través de la ventana de observación y, al mismo tiempo, se puede ver cualquier signo funcional en la carretilla de mano.

◆ Compartimento de autobús

El bus principal conduce desde un equipo de interruptor de cambio de armadura a otro y está fijado con pequeños autobuses de rama y cajas de contacto estáticas, y se fija mediante mangas de bus al cruzar las placas laterales de los equipos adyacentes. Todos los autobuses adoptan aislamiento compuesto.

◆ Compartimento de cable

El PT, el interruptor de conexión a tierra, el arrestado y los cables se pueden instalar múltiples cables en la sala de cables.

◆ Sala de relevos

La placa interior y el panel de relé pueden estar equipados con componentes secundarios, como componentes de control y protección, instrumentos de medición y visualización, e indicadores de monitoreo en vivo.

◆ Dispositivo de enclavamiento

El equipo de interruptor de cambio de armadura tiene un dispositivo de enclavamiento confiable, lo que garantiza efectivamente la seguridad de los operadores y equipos;

Cuando el interruptor de conexión a tierra está en la posición de apagado, la carretilla de mano solo puede moverse de la posición de prueba/aislamiento a la posición de trabajo; Y la puerta trasera no se puede abrir, evitando así la entrada errónea en el intervalo electrificado. Cuando la carretilla de mano se extrae por completo del equipo, o cuando el carro de mano está en la posición de prueba/aislamiento en el equipo y el interruptor de puesta a tierra está entrelazado y desbloqueado, el interruptor de puesta a tierra se puede cerrar. Cuando la carretilla de mano está en la posición de trabajo, el interruptor de conexión a tierra no se puede cerrar. Evita que el interruptor de conexión a tierra se encienda por error, y evita que la carretilla de mano se mueva a la posición de trabajo cuando el interruptor de conexión a tierra está en la posición cerrada. Solo cuando el interruptor de mano del interruptor se encuentra en la posición de prueba/aislamiento o posición de trabajo se puede operar el interruptor del circuito; Además, después de que se cierre el disyuntor, el carro de mano no puede moverse, lo que evita que la carga viva empuje y tire del interruptor del circuito por error. El enclavamiento eléctrico se puede instalar entre equipos.

◆ Dispositivo de puesta a tierra

En la sala de cables, hay una barra de autobuses de conexión a tierra de 6 × 50 mm2, que puede pasar a través de los equipos adyacentes y hacer un buen contacto con los equipos.

● Esquema de cableado principal

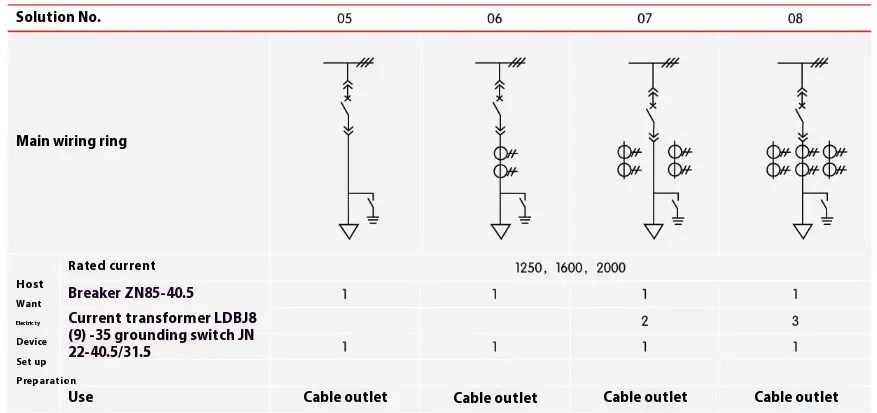

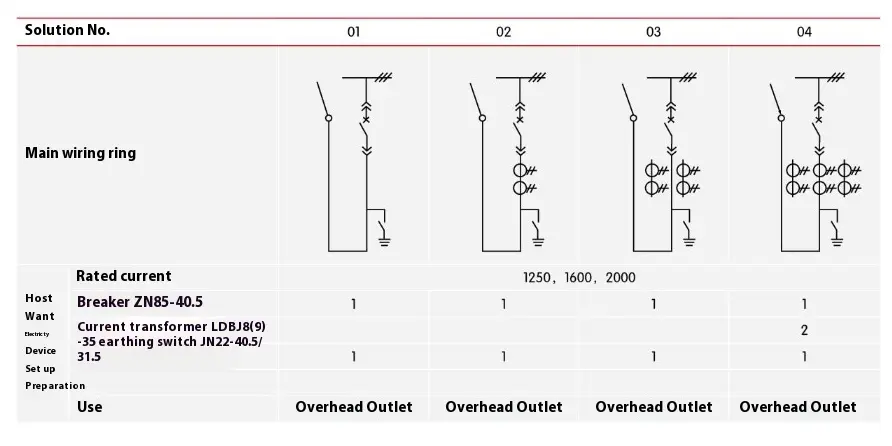

Existen 27 esquemas de cableado primario típicos de uso común para el equipo de interruptor de cambio de armadura, que puede satisfacer las necesidades de las líneas entrantes y salientes de cable de cable de los usuarios, líneas entrantes y salientes, comunicación y medición, protección, etc. Si hay otros esquemas diferentes de los esquemas existentes, consulte con el fabricante.

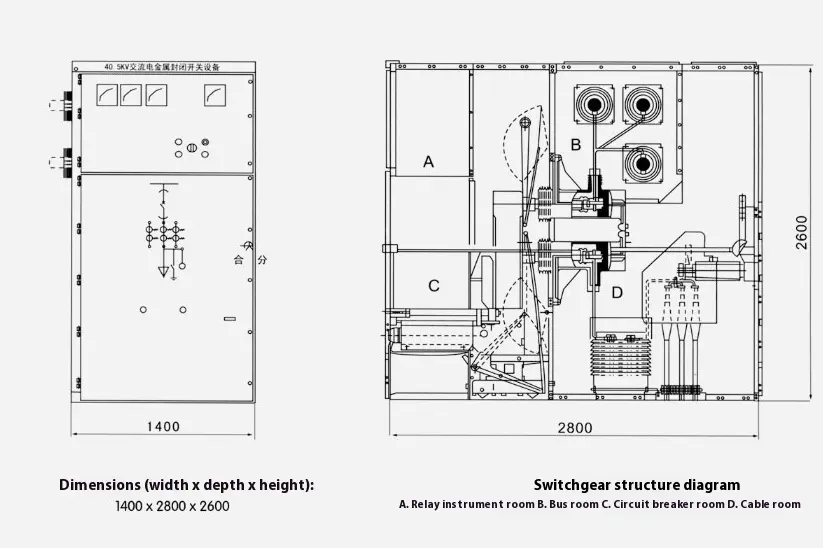

● Dimensiones estructurales y diagrama esquemático del equipo de interruptor de cambio de armadura
