Agua de cambio de cambio de armadura

● Características tectónicas

▶ La estructura de la pizca de interruptores se ensambla y el disyuntor se monta en el piso en la carretilla de mano

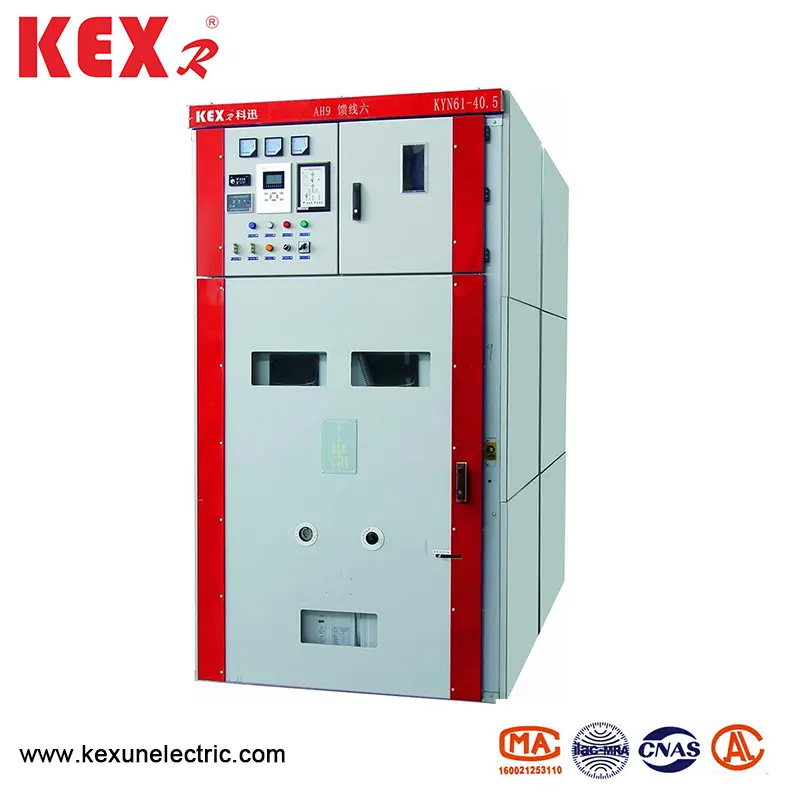

▶ Kyn61-40.5 Tipo de interruptores de cambio de armadura revestido está equipado con un nuevo disyuntor de vacío aislado compuesto, que tiene las características de una buena intercambiabilidad y reemplazo simple

▶ El marco de la carretilla de mano está equipado con un tornillo de plomo y un mecanismo de propulsión de tuercas, que puede mover fácilmente la carretilla de mano y evitar que la incumplimiento dañe la estructura de propulsión

▶ Todas las operaciones se pueden llevar a cabo con la puerta del gabinete Cerrar

▶ El enclavamiento entre el interruptor principal, la carretilla de mano y las puertas del gabinete de interruptor adopta el modo de bloqueo mecánico obligatorio para cumplir con la función de "prevención cinco"

▶ La sala de cables tiene suficiente espacio para conectar múltiples cables

▶ El interruptor de conexión a tierra rápido se utiliza para la conexión a tierra y el cortocircuito

▶ El nivel de protección del shell es IP3X, y el nivel de protección es IP2X ； cuando la puerta de mano está abierta

▶ La tabla de cambio de cambio de armadura se ajusta al GB3906-1991.DL404-1997 y adopta el estándar IEC-298 internacional para referencia.

● Condiciones del medio ambiente

▶ El límite superior de la temperatura ambiente es de +40 ℃, y el valor promedio medido en 24 horas no excede 35 ℃, y el límite inferior es 15 ℃

▶ Altitud: no más de 1000 m sobre el nivel del mar

▶ Humedad relativa: el valor promedio diario no excederá el 95%, y el valor promedio mensual no excederá el 90%

▶ Intensidad del terremoto: no más de 8 grados

▶ Presión del vapor de agua: el valor promedio diario no debe exceder los 2.2 kPa, y el valor promedio mensual no excederá el 90%.

● Tablas de parámetros técnicos

◆ Agua de vacío

◆ Circuito de vacío

◆ maquinaria operada por resorte

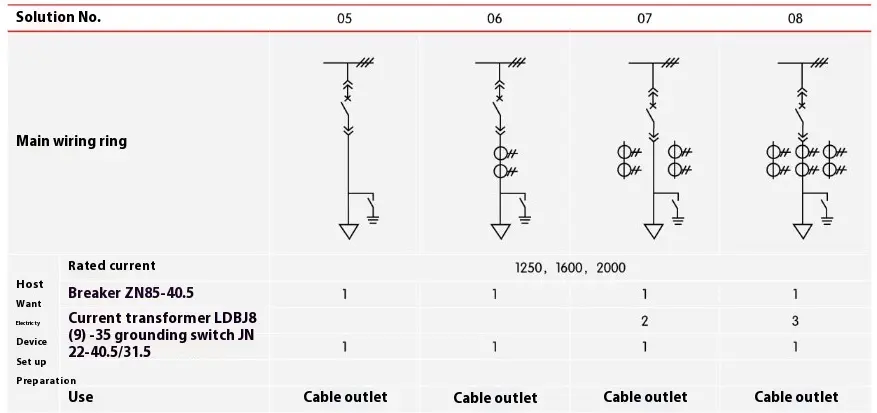

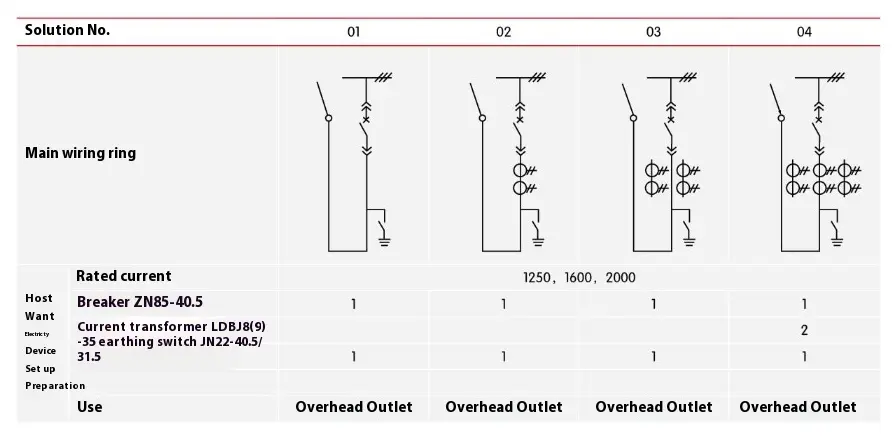

● Esquemas de cableado

Existen 27 esquemas de cableado primario típicos de uso común para la pizca de cambio de cambio de armadura, que pueden satisfacer las necesidades de las líneas entrantes y salientes de cable de cable de los usuarios, líneas entrantes y salientes, comunicación y medición, protección, etc. Si hay otros esquemas diferentes de los esquemas existentes, consulte con el fabricante.

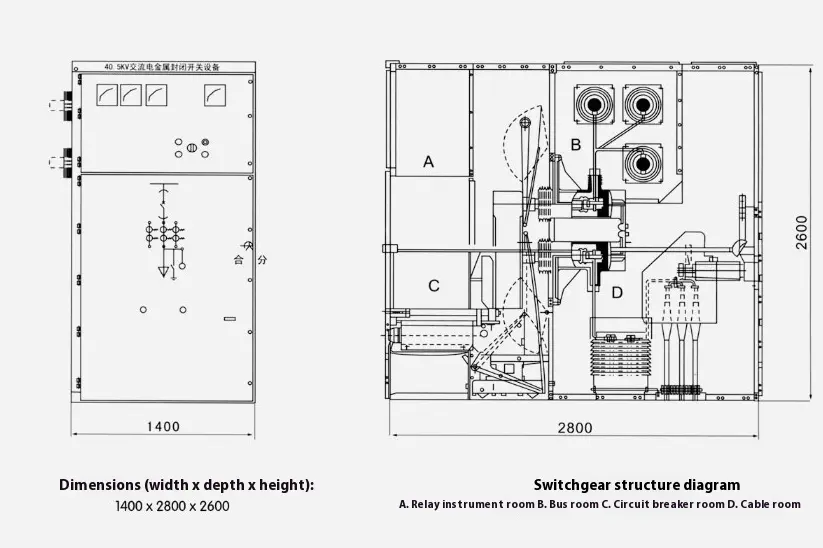

● Dimensiones estructurales del cambio de interruptores de cambio de armadura

● Instalación de la apartamento

▶ La altura de Kyn61-40.5 Tipo de la sala eléctrica de interruptores de cambio de armadura: ≥ 4500 mm

▶ Distancia desde la parte posterior del gabinete hasta la pared: ≥ 1500 mm

▶ Plano del marco de base: ≤ 1 mm/m

▶ El canal integrado de acero de la base no debe exceder los 3 mm sobre el suelo

▶ Se puede fijar en la base por pernos o soldadura

▶ El peso de la tambora es de aproximadamente 1800 kg

▶ El ancho del corredor de funcionamiento de la punta de interruptor (fila única): ≥3000 mm y doble fila (cara a cara) ≥4000 mm.

● Consistencia del producto

◆ Número de esquema principal de la línea primaria, diagrama del sistema de un solo bus, diagrama de disposición y diagrama de diseño

◆ Diagrama esquemático eléctrico y diagrama de disposición terminal del circuito secundario

◆ Especificación del modelo y cantidad de componentes eléctricos de la aparemtura de cambio de armadura

◆ Especificaciones y materiales del autobús principal y el autobús de la sucursal

◆ Nombres y cantidades de repuestos y repuestos

◆ Los requisitos especiales se acordarán con la fábrica

◆ Debido a la mejora continua de la tecnología del producto, todos los datos estarán sujetos a la última confirmación del Departamento Técnico de nuestra fábrica. Si hay algún cambio, no habrá aviso.

● Instrucciones de pedido

◆ Diagrama del esquema de cableado principal, propósito y diagrama de sistema de un solo alambre; Voltaje nominal; Corriente nominal; Corriente de ruptura de cortocircuito con calificación; Plan de diseño de sala de distribución de energía y disposición y plan de configuración de SwitchGear, etc.

Indicar las especificaciones de cables entrantes y salientes

◆ Requisitos para funciones de control, medición y protección de SwitchGear y otros dispositivos de bloqueo y automático.

◆ Modelo, especificación y cantidad de componentes eléctricos principales en la aparemadura. Si se requiere la conexión del puente del bus entre la aparerta o los gabinetes entrantes, se proporcionarán datos específicos, como la capacidad de transporte de corriente nominal del puente del bus, el tramo del puente del bus y la altura desde el suelo

◆ Cuando se usa la tabla de interruptores de cambio de armadura en un entorno especial, debe especificarse en detalle al ordenar.

◆ Otros requisitos especiales.

● Diagrama esquemático de SwitchGear Installation Foundation
