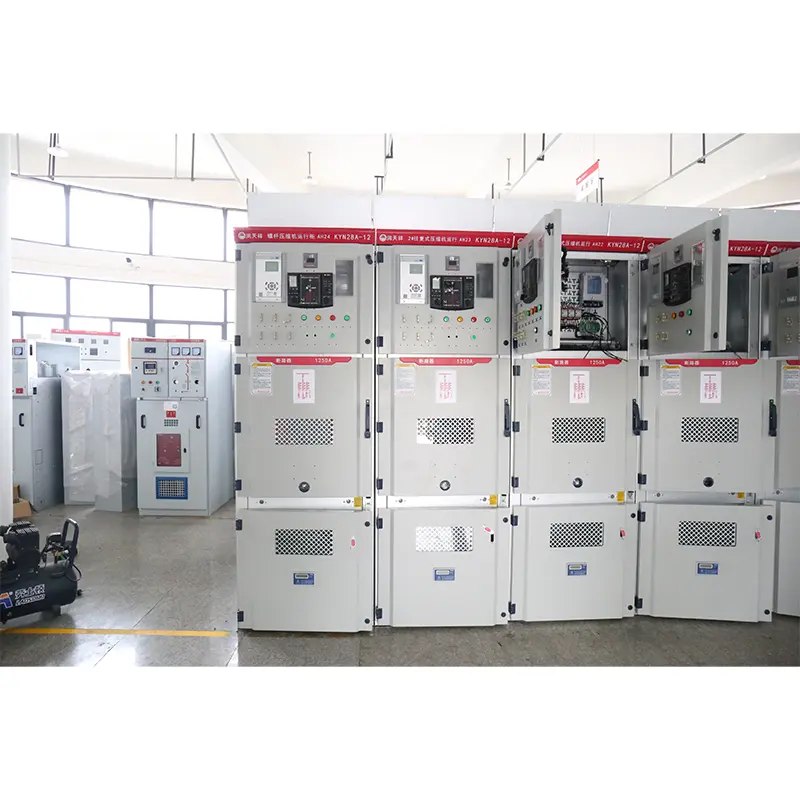

Conjunto completo de voltaje completo

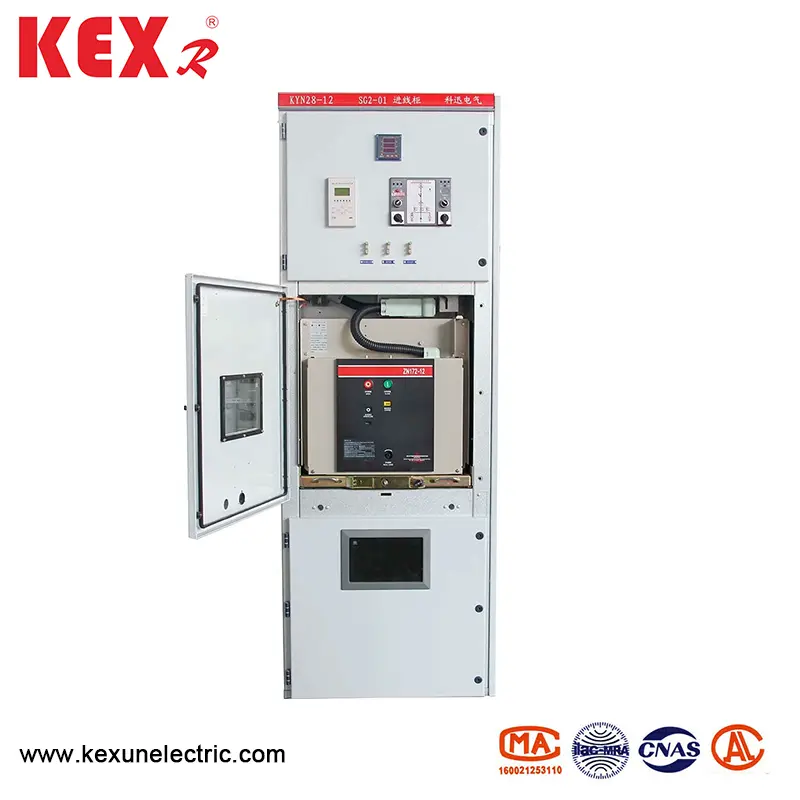

● Aplicación de Kyn28-12 Tipo de alto voltaje Conjunto completo

El conjunto completo de alto voltaje de Kyn28-12 (GZS1) es un dispositivo de distribución completo de CA de CA de CA de 50Hz, que se utiliza para recibir y distribuir potencia de red y control de 3-12kV, proteger y monitorear el circuito. Se pueden instalar varios tipos de dispositivos de protección de retransmisión integrales basados ​​en microcomputador en el panel de la cámara de retransmisión de este producto, y se puede realizar el control inteligente del sistema. Tiene las funciones de control remoto, telemetría, comunicación remota y ajuste remoto, y la red de campo se puede controlar a través del bus de Can con interfaz de comunicación. También tiene las funciones de prevenir la incumplimiento del interruptor de circuito, empujando y tirando de la carretilla de mano con carga, cerrando el interruptor de conexión a tierra con electricidad, enviando electricidad en la posición de conexión a tierra y evitando que ingrese al intervalo vivo por error, que se conoce como "cinco prevención" para abreviar. El gabinete se puede equipar con interruptores de vacío VSI (Zn63) y ZN12V, así como interruptores de circuito de vacío VD4 importados y contactores de vacío de series VC.

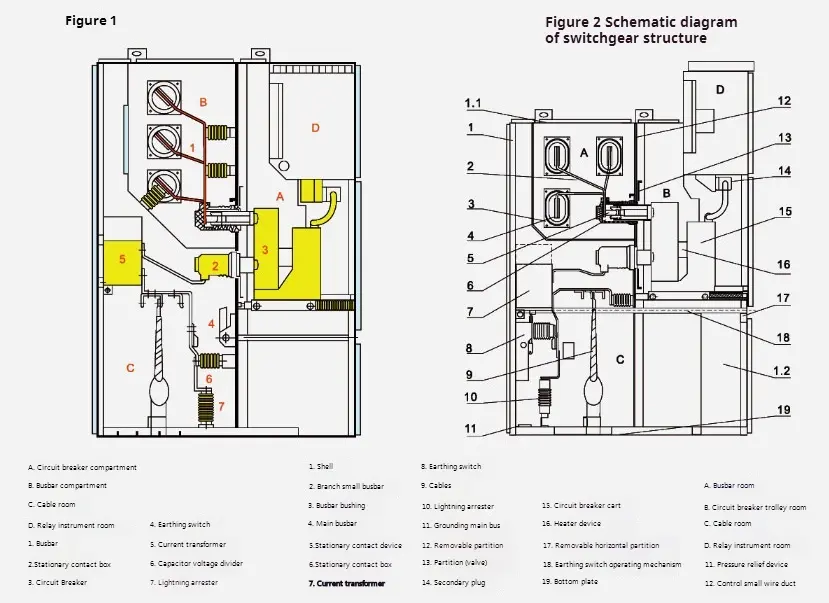

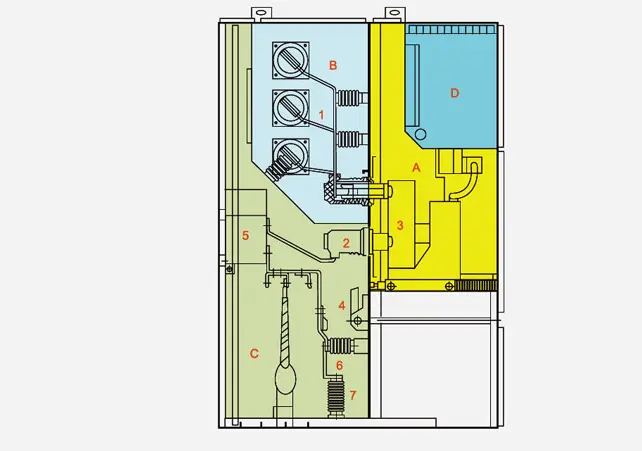

● Gráfico de estructura del conjunto completo de voltaje de alto voltaje Kyn28-12

● El conjunto completo de alto voltaje se encuentra a continuación:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Descripción completa del conjunto completo de voltaje

La carcasa y la partición del conjunto completo de voltaje están hechos de placas de acero recubiertas de aluminio-zinc o placas de acero que están atornilladas después de ser procesadas y dobladas por las máquinas herramientas CNC, por lo que el conjunto completo de alto voltaje ensamblado puede mantener la uniformidad de tamaño. La placa de acero recubierta de aluminio-zinc tiene fuertes efectos anticorrosión y antioxidación y alta resistencia mecánica. El interior del conjunto completo de voltaje se divide en habitación de mano, sala de autobuses, sala de cables y sala de instrumentos de relé por particiones, y la carcasa de cada unidad tiene a tierra independiente. Las puertas se rocían con plástico electrostático, lo que hace que sus superficies tienen las ventajas de resistencia al impacto, resistencia a la corrosión y una hermosa apariencia (los usuarios pueden personalizar los colores).

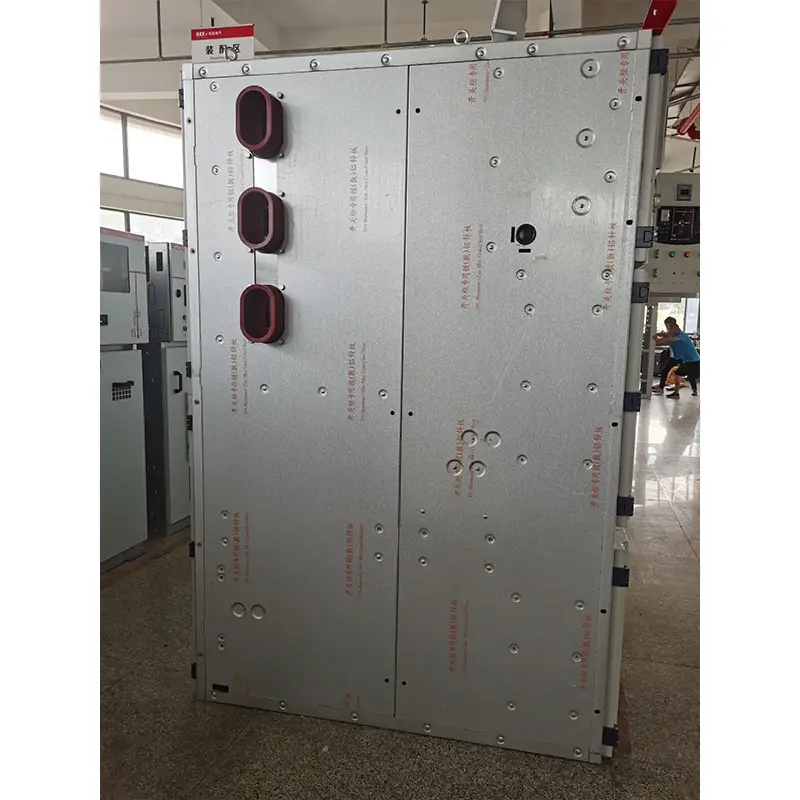

◆ El caparazón y la partición

La carcasa y la partición del gabinete están hechas de placas de acero de zinc recubiertas de aluminio importadas de alta calidad que están atornilladas después de ser dobladas por las máquinas herramientas CNC, por lo que el conjunto completo de alto voltaje ensamblado puede mantener el tamaño de la uniformidad. Tiene una fuerte resistencia a la corrosión y resistencia a la oxidación, y tiene mayor resistencia mecánica que la misma placa de acero. El conjunto completo de voltaje se divide en habitación de mano (compartimento del interruptor de circuito), sala de autobuses, sala de cables y sala de instrumentos (sala de bajo voltaje) por partición. El caparazón de cada unidad está conectado a tierra independientemente.

◆ Dimensiones

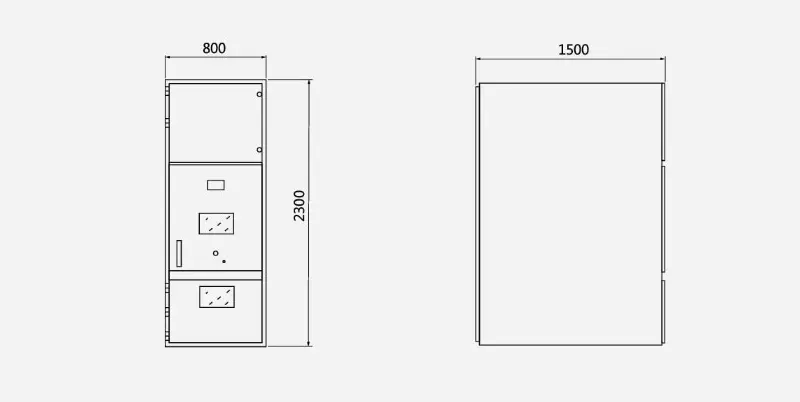

◆ Dibujo dimensional del contorno del conjunto completo de voltaje

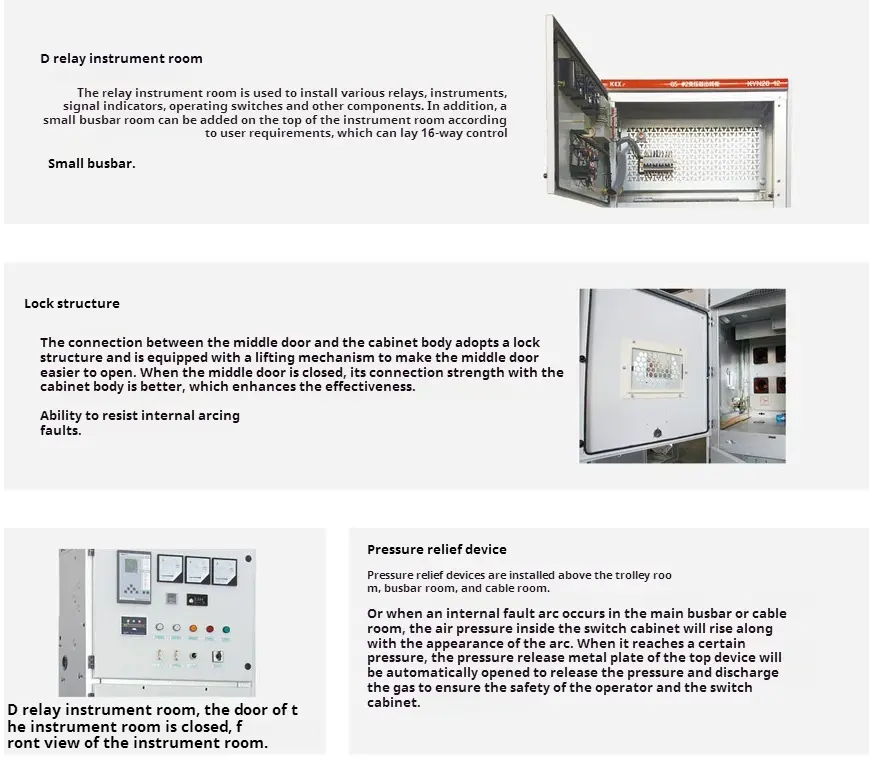

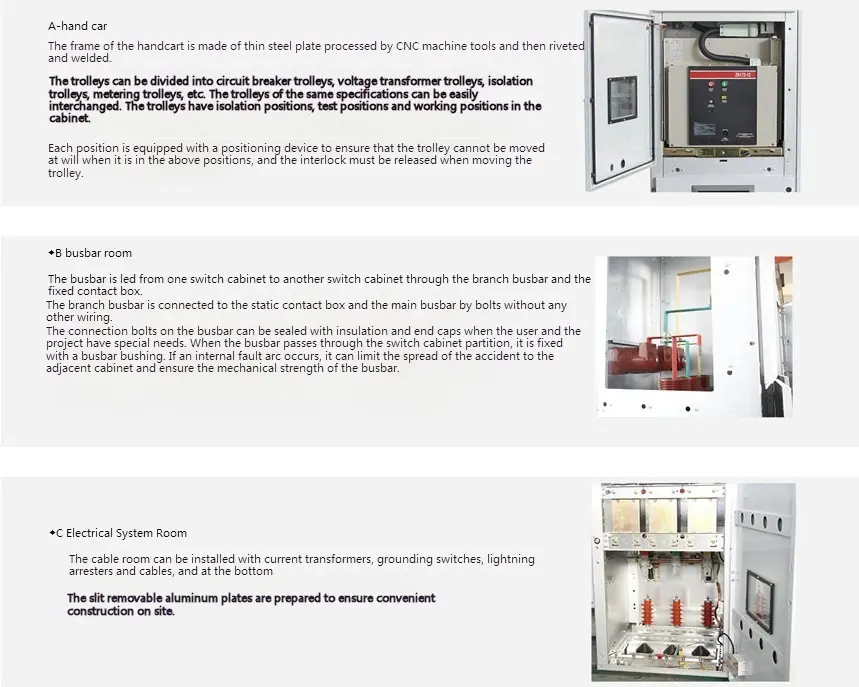

◆ Componente importante del conjunto completo de voltaje de alto voltaje Kyn28-12
