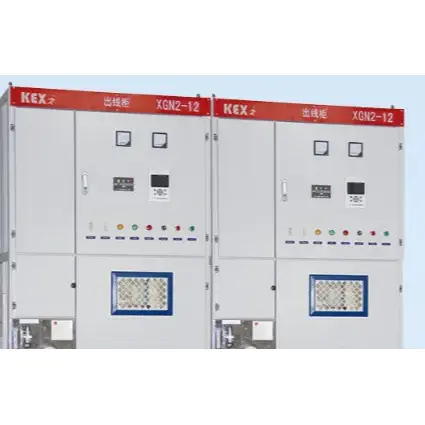

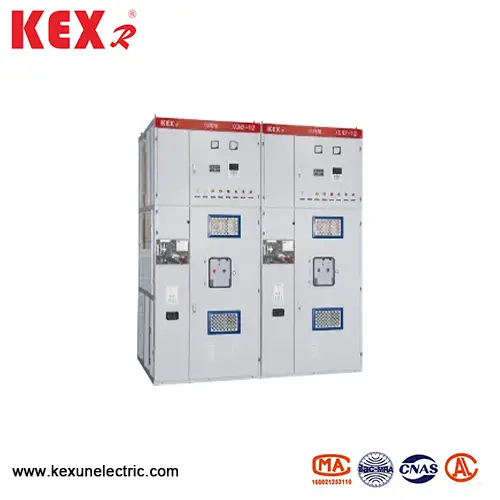

Tipo de caja Equipo de interruptor cerrado de metal fijo

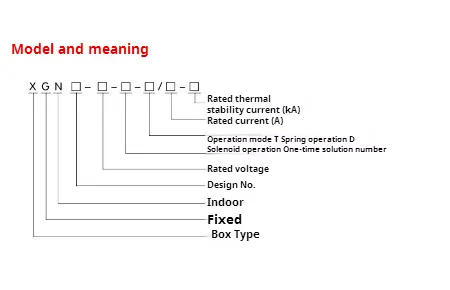

● Significado del modelo

● Principalmente parámetros técnicos del equipo de interruptor de metal fijo de la caja XGN2-12

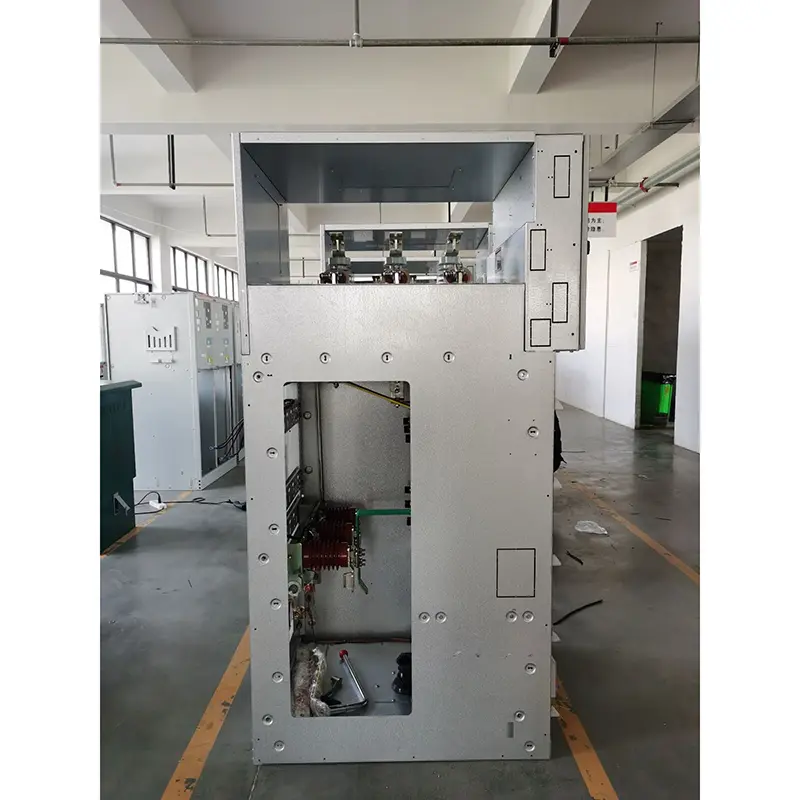

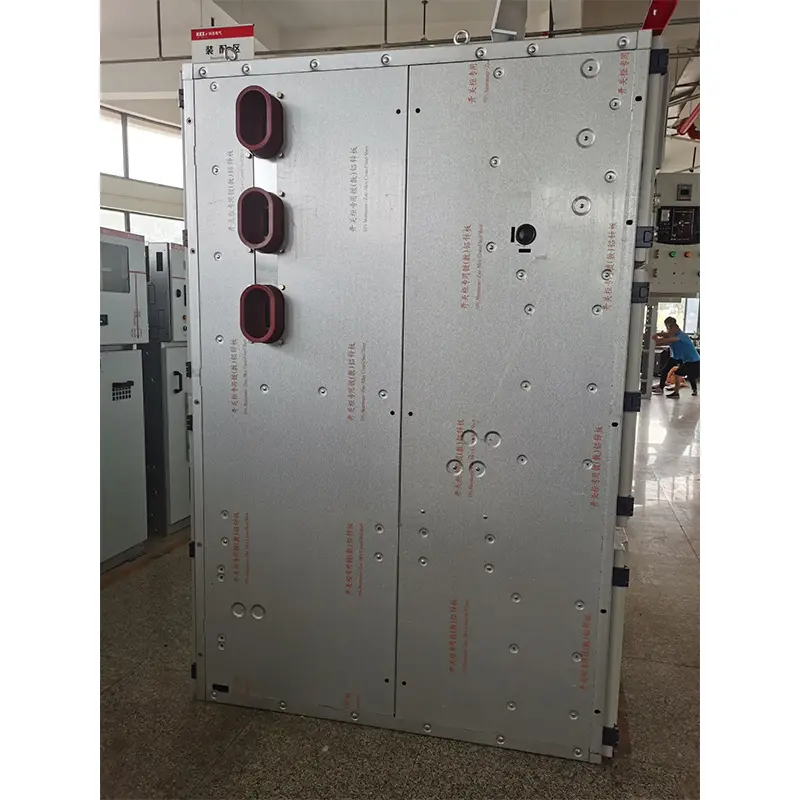

◆ Estructura

Este equipo de interruptor de metal fijo de tipo XGN2-12 es una estructura de caja de metal cerrada, y el marco del equipo está soldado por acero angular. El equipo se divide en una sala de interruptores de circuito, una sala de autobuses, una sala de cables y una sala de relevos por placas de acero, y el funcionamiento de los componentes principales en el equipo se puede observar a través de la ventana de observación y la lámpara de iluminación en la fachada. Para mejorar el rendimiento técnico del equipo, se han rediseñado los componentes principales (como los interruptores de circuitos y los desconectores rotativos). Según el diseño del equipo de interruptor de metal cerrado de la caja XGN2-12, se pueden instalar relés en la sala de relé, relés de señal, indicando instrumentos, luces de señalización se pueden instalar en la puerta y la sala de instalación y operación del interruptor de transferencia, con la sala de autobuses en la parte posterior y la sala de cables en la parte inferior, para que los usuarios puedan conectar los alglos convenientemente. La parte delantera es la sala del interruptor del circuito, que es conveniente para el mantenimiento del equipo. Consulte la Figura 1 y la Figura 2 y el manual del producto para el mecanismo interno del equipo.

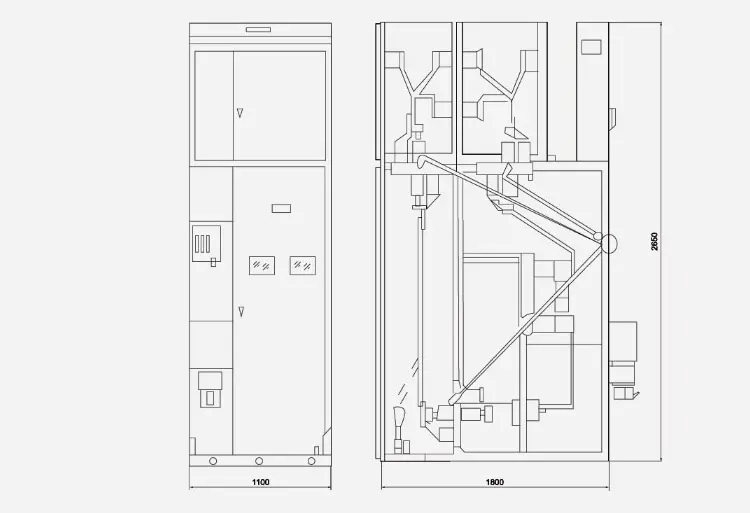

● XGN □ -12/07D Dibujo de esquema

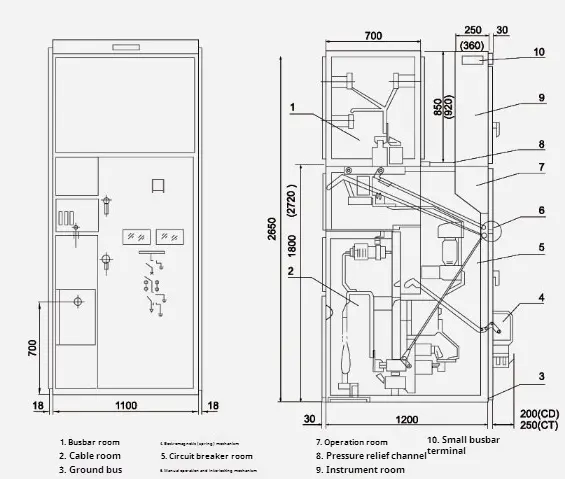

● XGN □ -12 (salida del cable de derivación) Dibujo de contorno

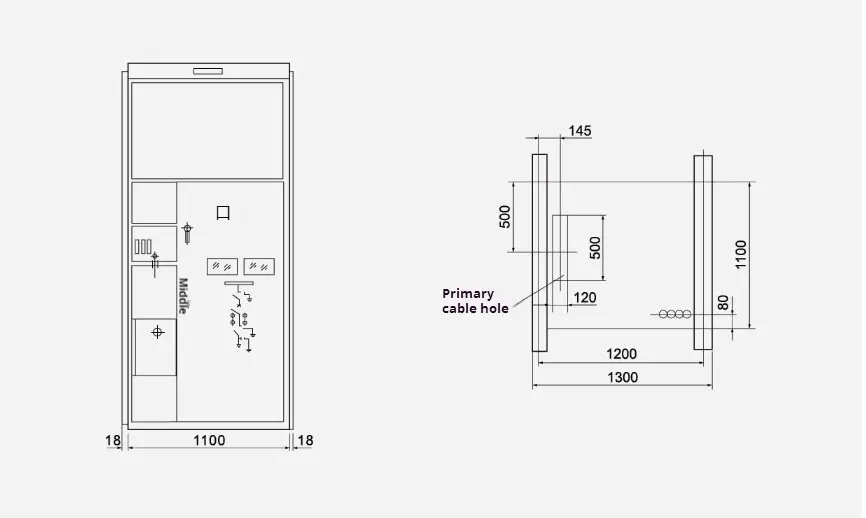

● Dibujo de instalación de dimensión general
