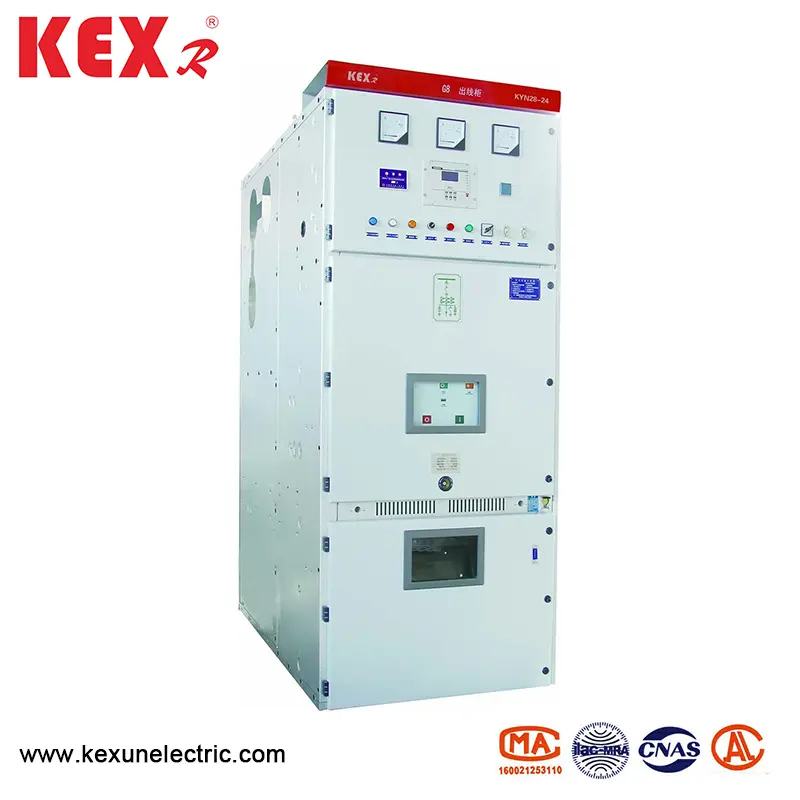

Switchgu de metal cambiante de armadura

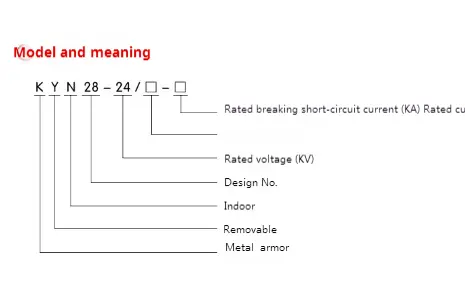

● Significado del modelo

● Condiciones de uso

◆ Condiciones de uso normal

▶ Temperatura ambiente: -15 ~ 40 ℃, y el promedio dentro de las 24 horas menos de 35 ℃.

▶ Humedad: la humedad diaria promedio inferior al 95%; La humedad mensual promedio inferior al 90%;

▶ Presión de vapor: la presión de vapor promedio por día no es más de 2.2kPa ； La presión promedio de vapor de agua mensual no debe exceder 1.8kPa ；;

▶ Altitud: la altitud del interruptor cerrado de metal cambiante de armadura debe ser inferior a 1000 m

▶ El aire circundante no está obviamente contaminado por polvo, sal, corrosivo y/o combustible de gas, vapor o spray de sal;

▶ La vibración o el movimiento de tierra desde el exterior del equipo de conmutación y el equipo de control se pueden ignorar

▶ La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede 1.6kV.

◆ Condiciones especiales de uso

Cuando se usa en condiciones ambientales normales más allá de las especificadas en GB/T1022, la compañía y los usuarios pueden negociar y llegar a un acuerdo sobre condiciones de operación especiales.

Para evitar la condensación, el interruptor cerrado de metal cambiante de armadura

está equipado con un calentador, que debe ponerse en uso cuando la carga de interruptores está en estado de espera. También se debe prestar atención al poner el calentador en funcionamiento cuando la apargumentación está en funcionamiento normal.

● Parámetro técnico de la aparemtura de interruptores de metal cambiando de armadura

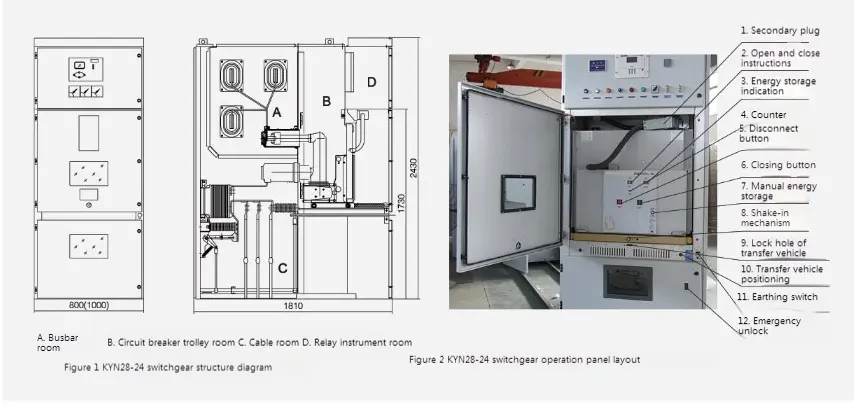

● Breve descripción de la estructura

El interruptor de interruptores de metal de metal cambiante de armadura tipo Kyn28-24 consiste en gabinete y piezas extraíbles (comúnmente conocidas como carro de mano). El interruptor se divide en varios compartimentos funcionales mediante particiones de metal, como sala de autobuses, sala de interruptores de circuito, sala de cables y sala de instrumentos de relé. Las partes extraíbles de la tambora de interruptores se pueden equipar con un interruptor de vacío de vacío, una carretilla de mano, un obstructor de mano del transformador de voltaje, un obsequio de mano del arrestado, un obstrucciones de aislamiento y un carro de mano de fusible.

● Características de los componentes principales

◆ El caparazón

La carcasa del equipo de interruptor de metal cambiante de armadura tipo Kyn28-24 está hecho de una placa de acero recubierta de aluminio de aluminio importada, que se procesa por la máquina herramienta CNC y se realiza mediante un proceso de plegamiento múltiple. Todo el gabinete tiene alta precisión y resistencia de corrosión fuerte y resistencia a la oxidación, y debido a la adopción de tecnología de plegamiento múltiple, el gabinete es más ligero en peso total, mayor en resistencia mecánica y apariencia hermosa que otros gabinetes de equipos similares. El gabinete adopta una estructura ensamblada, que está conectada por una tuerca de sauce y un perno de alta resistencia, de modo que el ciclo de procesamiento y producción se acorta, las piezas son universales, el espacio del piso es pequeño y la organización de la producción es conveniente.

◆ La carretilla de mano

El esqueleto de la carretilla de mano está hecho de placa de acero delgada y ensamblado por la máquina herramienta CNC. La carretilla de mano y el gabinete tienen una precisión de alta coincidencia, y el enclavamiento mecánico es seguro, confiable y flexible. La carretilla de mano se puede dividir en un interruptor de mano del interruptor de circuito, la carretilla de mano del transformador de voltaje, la carretilla de mano de la medición, la carretilla de mano de aislamiento, etc. Las cartas de mano con las mismas especificaciones se pueden intercambiar libremente. La carretilla de mano tiene una posición de desconexión/prueba y una posición de trabajo en el gabinete, y cada posición tiene un dispositivo de posicionamiento. Para garantizar un enclavamiento confiable. Todos los tipos de cartas de mano son impulsadas y retiradas por varillas de tornillo, que son ligeras y flexibles para operar y adecuadas para el personal de servicio. Cuando la carretilla de mano debe retirarse del gabinete, se puede sacar convenientemente con un camión de transferencia especial para varias inspecciones y mantenimiento. Cuando el auto de carrera de mano se transporta a la sala del interruptor del circuito del gabinete, se puede bloquear de manera confiable en la posición de apagado/prueba, y la luz del indicador de posición del gabinete muestra su posición. Solo después de que la carretilla de mano está completamente bloqueada se puede agitar el mecanismo de propulsión del tornillo de plomo para empujar la carretilla de mano a la posición de trabajo. Cuando la carretilla de mano alcanza la posición de trabajo, la fuerza operativa del mango de propulsión aumenta repentinamente y no puede rotarse, y su luz indicadora de posición correspondiente muestra su posición. El enclavamiento mecánico de la carretilla de mano puede garantizar de manera confiable que el interruptor de circuito pueda cerrarse solo cuando la carretilla de mano está en la posición de trabajo o la posición de prueba; Además, la carretilla de mano solo puede moverse cuando el disyuntor está en el estado de apertura.

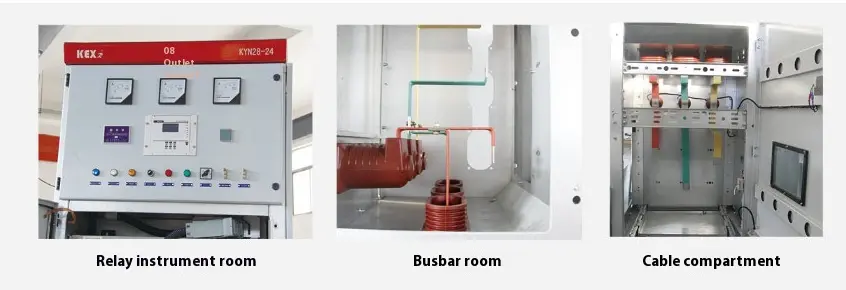

◆ Compartimento

Los principales componentes eléctricos de la tabla de interruptores están en sus compartimentos independientes, a saber: sala de mano de interruptores, sala de autobuses, sala de cables, sala de instrumentos de relé, etc. El nivel de protección de cada compartimento alcanza IP2X. A excepción de la sala de instrumentos de relé, los otros tres compartimentos tienen canales de alivio de presión respectivamente. Debido al tipo medio, el espacio de la sala de cables aumenta considerablemente, por lo que el equipo puede conectar múltiples cables en paralelo.

▶ Compartimento de bus A: El bus principal está conectado por empalme único, que se fija mediante bus de sucursal (cuadro de contacto estático) y la manga de aislamiento principal del bus. El autobús principal y el autobús unido son barras de cobre con sección transversal rectangular, y las barras de doble bus se utilizan para una carga de corriente pesada. Para necesidades especiales, el autobús se puede cubrir con una manga encogible con calor y una caja de cubierta aislante personalizada. Se instalan bujes aislantes entre los autobuses de gabinetes adyacentes, lo que puede limitar efectivamente el accidente en el compartimento sin extender a otros gabinetes en caso de arco de falla interna.

▶ Compartimento del interruptor de circuito B: Los rieles se instalan en ambos lados del compartimento para que el carrito de mano se mueva desde la posición de apagado/prueba a la posición de trabajo en el gabinete. La partición (válvula) de la caja de contacto estática se instala en la pared posterior de la habitación de mano. Cuando la carretilla de mano se mueve desde la posición de apagado/prueba a la posición de trabajo, las válvulas superiores e inferiores en la boca del cuadro de contacto estático se abren automáticamente junto con la carretilla de mano. Al moverse en la dirección opuesta, la válvula se cerrará automáticamente hasta que la carretilla de mano se retire a una determinada posición y cubra de forma segura el cuadro de contacto estático, formando así un aislamiento efectivo. Debido a que no existe un enlace entre la válvula superior y la válvula inferior, la válvula en el lado vivo se puede bloquear durante el mantenimiento, asegurando así que el personal de mantenimiento no toque el cuerpo vivo. La carretilla de mano también se puede operar cuando la puerta de la sala de interruptores del circuito está cerrada. A través de la ventana de observación en la puerta, puede observar la posición de la carretilla de mano en el compartimento, las instrucciones de apertura y cierre y la situación de almacenamiento de energía.

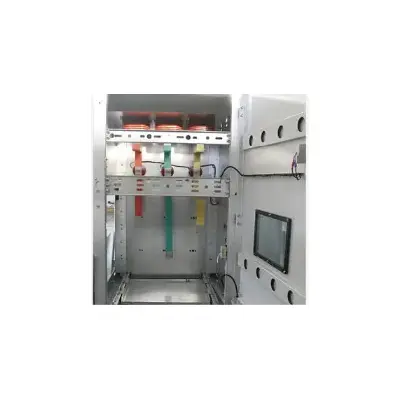

▶ Compartimento de cable C: La tabla de interruptores cerrado de metal de cambio de armadura tipo Kyn28-24 está construida en el medio, por lo que el compartimento del cable tiene un gran espacio. El transformador actual y el interruptor de conexión a tierra se instalan en la pared posterior del compartimento (el interruptor de conexión a tierra también se puede instalar en el medio del gabinete del interruptor de acuerdo con las necesidades del cliente), y el arrestador de rayos se instala en la parte inferior del compartimento. Después de retirarse la carretilla de mano y la partición horizontal extraíble, los constructores pueden ingresar al gabinete desde el frente para su instalación y mantenimiento. Los conductores de conexión del cable en la sala de cables se pueden conectar en paralelo con 1-3 cables por fase, y se pueden conectar 6 cables en paralelo con cada fase cuando sea necesario. La placa de sellado de metal ranurado desmontable o la placa de sellado de metal no magnético se preparan en la parte inferior del compartimento del cable para garantizar una construcción conveniente.

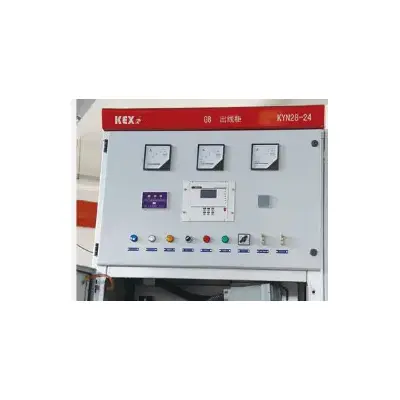

▶ Sala de instrumentos de relé D: Componentes de protección de relé, instrumentos, indicadores de visualización en vivo y equipos secundarios con requisitos especiales se pueden instalar en la sala de instrumentos de retransmisión. La línea de control se coloca en el tranking, y el enlace de enlace tiene una placa de cubierta de metal, que puede aislar la línea secundaria de los componentes de alto voltaje. El tranking delantero izquierdo está reservado para el plomo y el cables de control de plomo, y las partes correspondientes de la placa inferior están provistas de cables secundarios y agujeros de roscado de cables. En la placa superior de la sala de instrumentos de relé, también hay un pequeño orificio de cruce de autobuses que es conveniente para la construcción. Al cablear, la placa de cubierta superior de la sala de instrumentos se puede abrir para facilitar la instalación del pequeño autobús.
