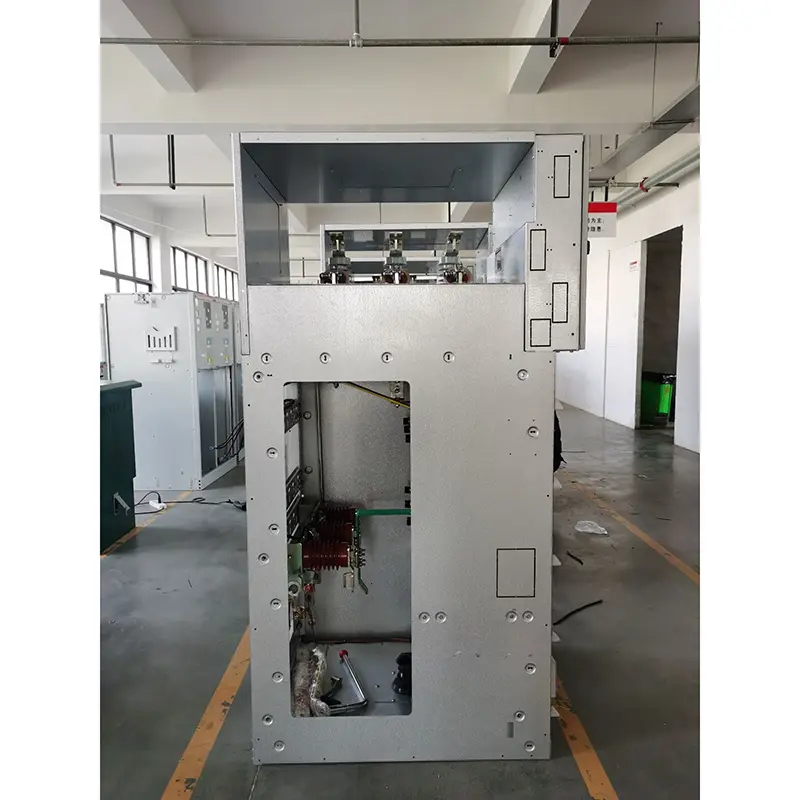

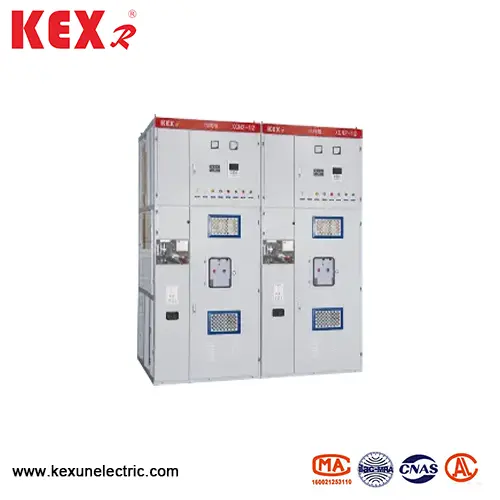

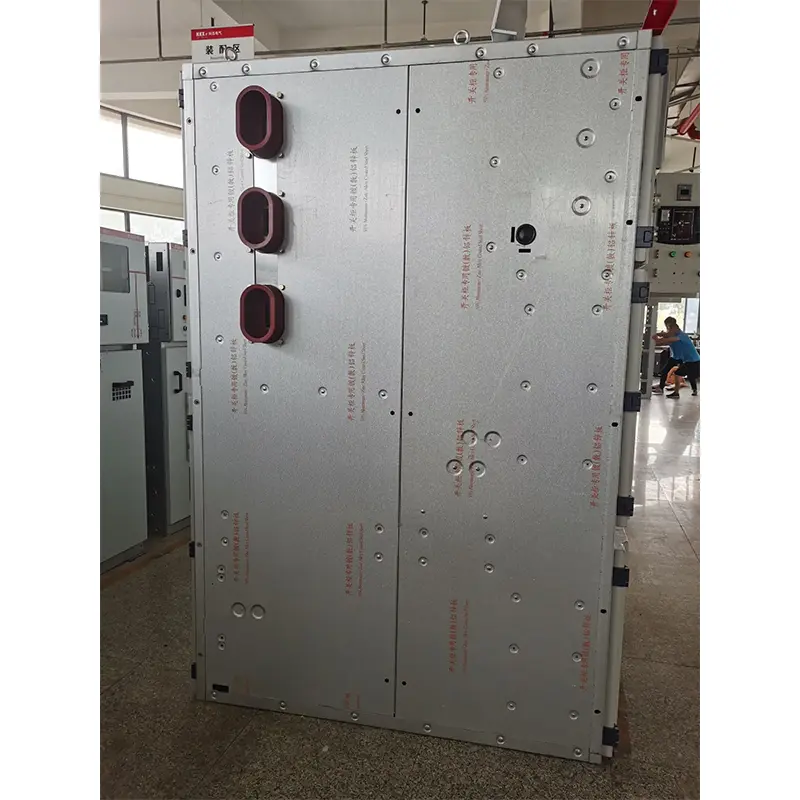

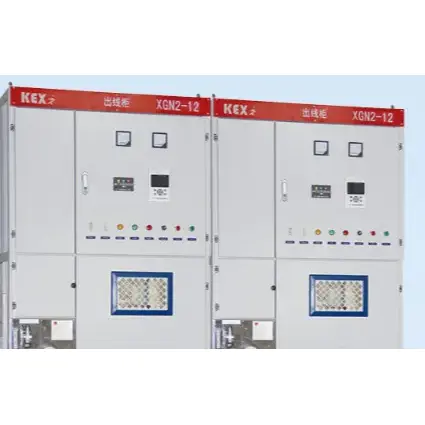

Tipo de cuadro de interruptor cerrado de metal fijo

● Usando condiciones

▶ La temperatura ambiente de XGN2-12 Tipo de caja Tipo de metal de metal fijo debe ser

-25 ~ 40 ℃ (interior)

▶ Altitud: por debajo de 1000m

▶ La humedad relativa promedio diaria no es más del 95%, y la humedad relativa promedio mensual no es más del 90%

▶ El terremoto no debe exceder la magnitud 8

▶ La tabla de interruptores de metal fijo de tipo XGN2-12 Tipo de metal fijo se instalará en un lugar libre de fuego, explosión, contaminación grave, corrosión química y vibración violenta.

● Parámetro técnico

◆ Dispositivo anti-error

La función de las "cinco preventiones" es evitar que el interruptor del circuito se divida y se cierre por error; Evitar la apertura incorrecta y la incumplimiento del interruptor de aislamiento; Evitar que el interruptor de conexión a tierra se cierre cuando se cargue; Evitar que el interruptor de conexión a tierra se encienda cuando esté cerrado; Evitar que ingrese el intervalo de carga por error.

Esta tabla de interruptores de metal de tipo XGN2-12 Tipo fijo adopta el modo de bloqueo mecánico obligatorio, y el dispositivo de bloqueo está compuesto por componentes principales como soporte, disco, panel, placa de bloqueo, manija, varilla de conexión, etc., que tiene las características de rendimiento confiable, funciones completas, estructura simple y operación conveniente, logrando así las "cinco precauciones" simplemente y efectivamente:

▶ El interruptor de control (interruptor KW) con flop rojo y verde se usa en el esquema de interruptor de circuito para evitar que el interruptor de circuito se divide y se cierre por error

▶ Solo después de que el disyuntor está realmente roto se puede extraer el mango pequeño de la posición de "trabajo" y girarse a la posición de "ruptura y bloqueo"; Interruptor de aislamiento de apertura y cierre; Evite que el interruptor de desconexión de 7-carga se abre y cierre. La reversibilidad del bloqueo y el anti-bloqueo tiene funciones dobles anti-miperación, es decir, cuando el mango pequeño está en la posición de "bloqueo de ruptura", solo se puede encender y apagar el interruptor superior e inferior.

▶ Cuando el interruptor de circuito y los desconectores superiores e inferiores están en estado cerrado, y el mango pequeño está en la posición de "trabajo", las puertas del gabinete delantera y trasera no se pueden abrir, para evitar que ingresen al intervalo vivo por error

▶ Cuando no se abren los desconectores superiores e inferiores, el interruptor de conexión a tierra no se puede cerrar, y el mango pequeño no se puede girar desde la posición de "ruptura y bloqueo" a la posición de "mantenimiento", lo que puede evitar que el cable de conexión a tierra se colgue con electricidad

▶ Si no se abre el interruptor de puesta a tierra, los desconectores superiores e inferiores no se pueden cerrar, lo que puede evitar que el cable de puesta a tierra cierre los desconectores superior e inferior.

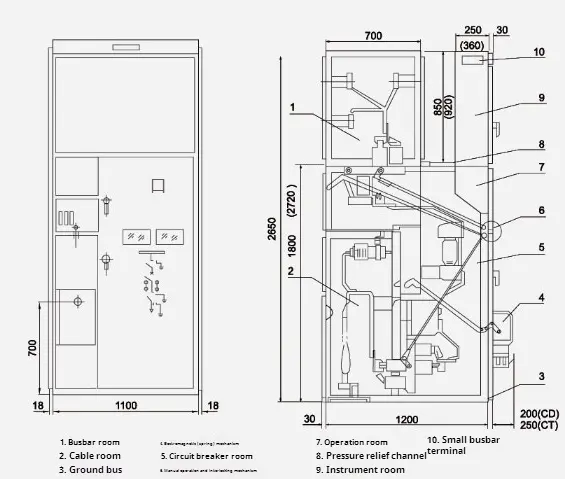

● XGN □ -12/07D Dibujo de esquema

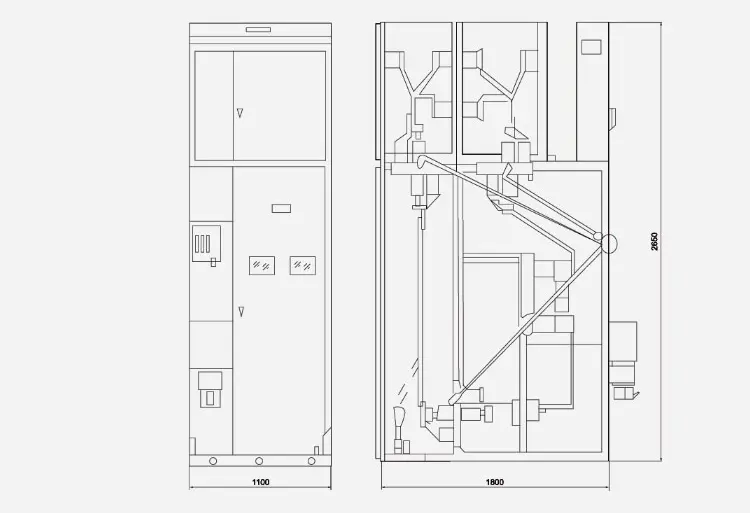

● XGN □ -12 (salida del cable de derivación) Dibujo de contorno

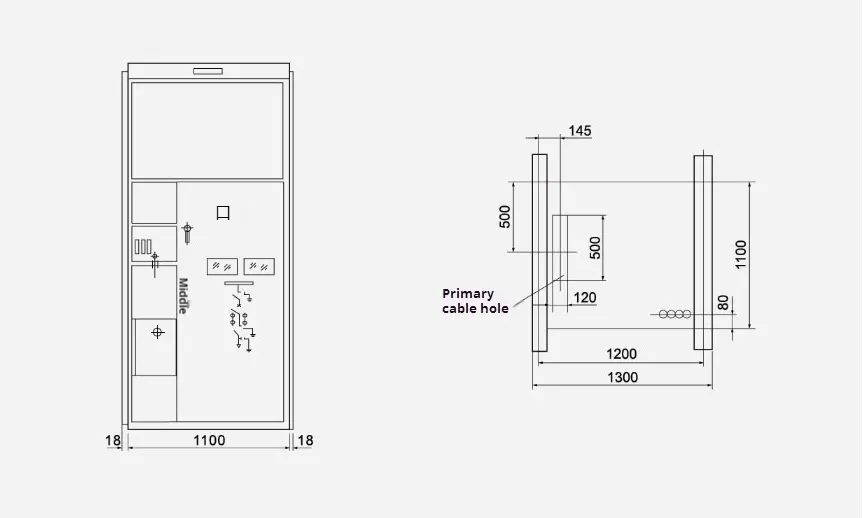

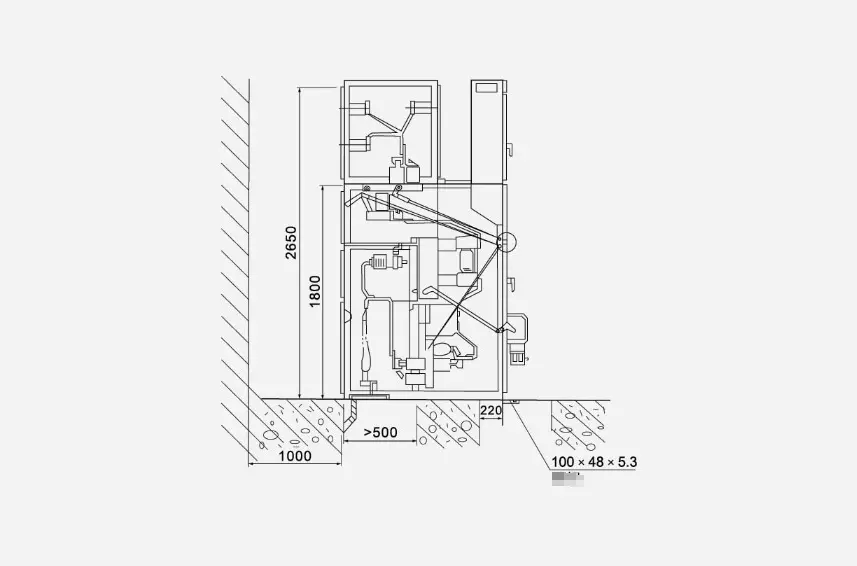

● Dibujo de instalación de dimensión general
