Apareja HV

● Usando condiciones

▶ Temperatura del aire: -10 ~ 40 ℃;

▶ Altitud: por debajo de 1000m

▶ Humedad: Humedad relativa: el promedio diario inferior al 95%y el promedio mensual no es más del 90%

▶ Presión del vapor de agua: el valor promedio diario no es más de 2.2kPa, y el valor promedio mensual no es más de 1.8kPa ；; Cuando la temperatura cae repentinamente, puede ocurrir condensación, acompañada de contaminación. Este producto es adecuado para las siguientes dos condiciones ambientales que son más graves de lo normal: condiciones normales:

(1) La condensación no es frecuente (no más de dos veces al mes en promedio) y está ligeramente contaminada;

(2). En general, no hay condensación (no más de dos veces al año en promedio), que está seriamente contaminada

▶ La carga de interruptores de HV es adecuada para lugares duros donde no hay peligro de fuego y explosión, y la contaminación grave es suficiente para corroer metales y destruir el aislamiento

▶ El tipo de interruptores HV de tipo Kyn28-12 es adecuado para lugares donde no hay vibraciones violentas, golpes e inclinación vertical no excede los 80.

Nota:

(1) La carga de interruptores de HV permite el almacenamiento y el transporte a -30 ℃

(2) Cuando la altitud supera los 1000 m, se manejará de acuerdo con B/2102 "Requisitos técnicos para aparatos eléctricos de alto voltaje utilizando áreas de altitud"; Cuando la altitud no excede los 2000 m, no se tomarán medidas para el equipo auxiliar de bajo voltaje;

(3) Cuando las condiciones de uso real son diferentes de las anteriores, el usuario negociará tanto por el usuario como por el fabricante.

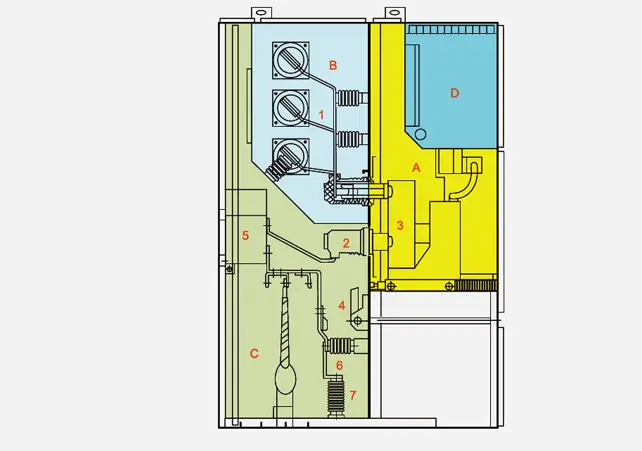

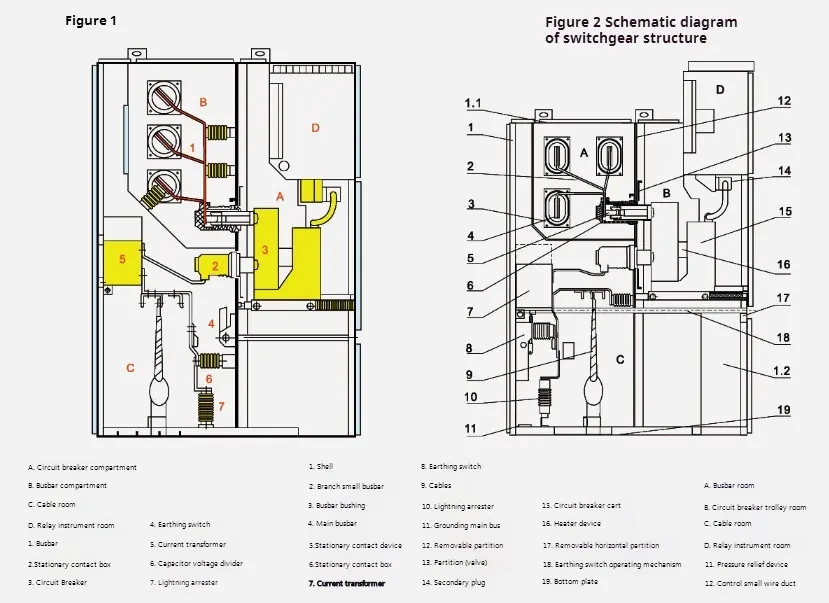

◆ La tabla de interruptores de HV consta de dos partes: un cuerpo de gabinete fijo y una parte dibujable (carretilla de mano para abreviar) (consulte Figura para el diagrama esquemático de la estructura de la tabla de interruptores de HV). La carcasa del cuerpo del gabinete del Ceart Switch y los pamos de cada unidad funcional están atornillados por placas de acero recubiertas de aluminio-zinc. El nivel de protección de la carcasa de la aparamenta de interruptores alcanza IP4X, y el nivel de protección de cada placa de partición de compartimento y puerta de interruptor de circuito es P2X cuando se abre. La tabla de interruptores de HV de tipo Kyn28-12 se puede equipar con VS1, un interruptor de vacío de vacío Zn 12V de mano y un interruptor de interruptor de vacío VD4, y contactor de vacío VC producido por ABB Company. La carga de interruptores se puede instalar en gabinetes dobles, es decir, en la disposición consecutiva. La instalación y la depuración del gabinete del interruptor se pueden llevar a cabo en la parte delantera, por lo que el gabinete del interruptor se puede instalar contra la pared. La mayor ventaja de instalar contra la pared es guardar el espacio del piso. Además, la carga de interruptores HV se puede instalar sin la pared, es decir, el tipo de mantenimiento de doble cara. El diseño de la estructura interna de los dos es inconsistente, y su ventaja es un mantenimiento conveniente.

◆ Estructura de apartamento HV

◆ Descripción general del tipo Kyn28-12 Tipo HV SwitchGear

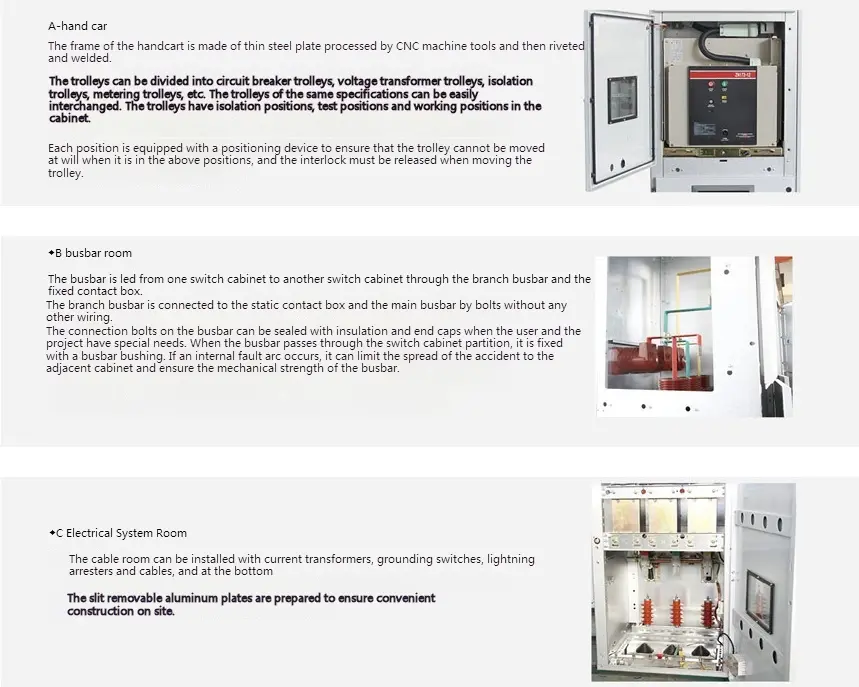

La carcasa del gabinete y la partición de la tabla de interruptores de HV están hechas de placas de acero recubiertas de aluminio-zinc o placas de acero atornilladas después de ser procesadas y dobladas por máquinas de máquinas CNC, y el gabinete de interruptor ensamblado puede mantener el tamaño de la uniformidad. La placa de acero recubierta de aluminio-zinc tiene fuertes efectos anticorrosión y antioxidación y mayor resistencia mecánica que la misma placa de acero. El interior de la tabla de interruptores de HV se divide en 1. HOMBART CARRACIÓN 2. Cala de autobuses 3. Sala de cables 4. Sala de instrumentos de relé, y la carcasa de cada unidad tiene una conexión a tierra independiente. Las puertas de la tabla de interruptores se rocían con plástico electrostático para hacer que sus superficies tengan las ventajas de resistencia al impacto, resistencia a la corrosión y una hermosa apariencia (los usuarios pueden personalizar el color).

◆ Shell y Partition

La carcasa y la partición de la tabla de interruptores HV de tipo Kyn28-12 están hechas de placas de acero de zinc recubiertas de aluminio importadas de alta calidad que están atornilladas después de ser dobladas por las máquinas de máquinas CNC, por lo que la tabla de interruptores HV ensambladas puede mantener el tamaño de uniformidad. Tiene una fuerte resistencia a la corrosión y resistencia a la oxidación, y tiene mayor resistencia mecánica que la misma placa de acero. HV SwitchGear se divide en la sala de mano (compartimento del interruptor de circuito), sala de autobuses, sala de cables y sala de instrumentos de relé (sala de bajo voltaje) por partición. El caparazón de cada unidad está conectado a tierra independientemente.

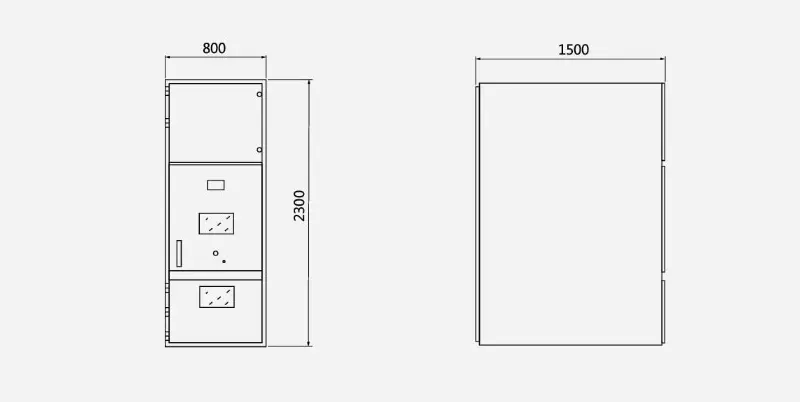

◆ Las dimensiones de esquema de HV SwitchGear son como Belows:
